Universalfräsmaschine UMILL 1000
Universalfräsmaschine UMILL 1000

Universalfräsmaschine UMILL 1000

AUSSTATTUNG

5-Achs-Simultanbearbeitung in Portalbauweise
Maximale Thermostabilität und Bearbeitungspräzision
Universal-Bearbeitungszentrum mit modernem Fahrständerkonzept mit optimaler Zugänglichkeit
Solider Dreh-/Schwenktisch mit Drehmomentmotoren. Direktmesssystem- Abmessungen von Ø 800 mm sorgen für hohe Stabilität und Präzision
Großer Schwenkbereich (+/- 125°)
Standardmäßig im Lieferumfang enthaltene Linearmaßstäbe in X, Y und Z
Modernste Steuerungstechnologie von Siemens oder Heidenhain
EMCONNECT erhältlich für Sinumerik
Umfangreiche Optionen wie z.B. Werkzeugmagazin mit 60 bzw. 90 Plätzen
Optimale Späneentsorgung
Flexibles Design für Automatisierungslösungen (Vorderseite)

Technische Daten

Arbeitsbereich

Verfahrweg in X/Y/Z 900 mm / 1000 mm / 700 mm
Abstand Spindelnase Tisch 150 / 650 mm
Eilganggeschwindigkeit X/Y/Z 50 m/min
Vorschubgeschwindigkeit 15 m/min
Tisch 1000 kg
Aufspannfläche 800 x 800 mm
Max. Tischbelastung 1000 kg

Motorspindel

Spindel-Drehzahl 50 -15000 (24000 U/min
Antriebsleistung 38 kW
Max. Drehmoment 104 Nm

Werkzeugwechsel

Anzahl der Werkzeugplätze 30 (60/90)
Max. Werkzeugdurchmesser 80 mm
Max. Werkzeuglänge 350 mm

Abmessungen

Dimensionen (LxBxH) 3450 x 4750 x 3630 mm

Highlights

  • 5-Achs-Simultanbearbeitung in Portalbauweise

  • Maximale Thermostabilität und Bearbeitungspräzision

  • Universal-Bearbeitungszentrum mit modernem Fahrständerkonzept mit optimaler Zugänglichkeit

  • Großer Schwenkbereich (+/- 125°)

  • Standardmäßig im Lieferumfang enthaltene Linearmaßstäbe in X, Y und Z

  • Modernste Steuerungstechnologie von Siemens oder Heidenhain

  • EMCONNECT erhältlich für Sinumerik

  • Umfangreiche Optionen wie z.B. Werkzeugmagazin mit 60 bzw. 90 Plätzen

  • Optimale Späneentsorgung

  • Flexibles Design für Automatisierungslösungen (Vorderseite)

Direktantriebe

Die Direktantriebe der X- und Y-Achsen ermöglichen hohe Beschleunigungsleistungen (6 m/s2) und Eilgangsgeschwindigkeiten (50 m/min), was wiederum für maximale Präzision und hohe Dynamik sorgt.
Bild ansehen

Dreh-/Schwenktisch

Solider Dreh-/Schwenktisch mit Drehmomentmotoren. Direktmesssystem- Abmessungen von Ø 800 mm sorgen für hohe Stabilität und Präzision
Bild ansehen

Verfahrbereich

Mit einem Verfahrbereich von +/- 125° bietet die A-Achse einen größeren Arbeitsbereich als die meisten Produkte anderer Hersteller. Die C-Achse kann stufenlos um 360° gedreht werden.
Bild ansehen

WERKZEUGWECHSLER

Trommelmagazin mit Platz für 30 Werkzeuge. Optional 60 bzw. 90.
Bild ansehen

Aufstellplan/Arbeitsraum

Umill1000_K_EN_RZ.indd

Bild ansehen

Umill1000_K_EN_RZ.indd

Bild ansehen

Umill1000_K_EN_RZ.indd

Bild ansehen

Steuerung/Software

Sinumerik ONE mit Operate

Die Sinumerik ONE ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik ONE setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke.

Mit der Sinumerik ONE setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Sinumerik & EMCONNECT, der digitale Prozess-Assistent
EMCONNECT ist in der Standardmaschine enthalten. Über einen Click ist der Wechsel zwischen emcoNNECT Apps und der Steuerung möglich. Alle produktionsrelevanten Daten können in der Vollbild- oder Sidebar-Ansicht dargestellt werden.

Die neue SINUMERIK ONE ist speziell für die smarte Fertigung entwickelt.

• Digitaler Zwilling ist integraler Bestandteil der CNC-Steuerung, virtuelle und reale Steuerung verschmelzen und ergänzen sich
• Signifikante Reduzierung der Produktentwicklungs- und Markteinführungszeiten durch die digital first Strategie
• Verbesserte Fähigkeiten bei der Vernetzung und Datenkommunikation
• Deutliche Reduzierung der Dauer der realen Inbetriebnahme durch virtuelle Vorbereitung der Inbetriebnahme
• Deutlich erhöhte CNC-Performance
• Erheblich kürzere Nebenzeiten und vollständige Integration ins TIA Portal durch die integrierte SIMATIC S7-1500F PLC

Damit ist die SINUMERIK ONE nahtlos in digitale Lösungen und Workflows integrierbar.

Details einblenden Details ausblenden

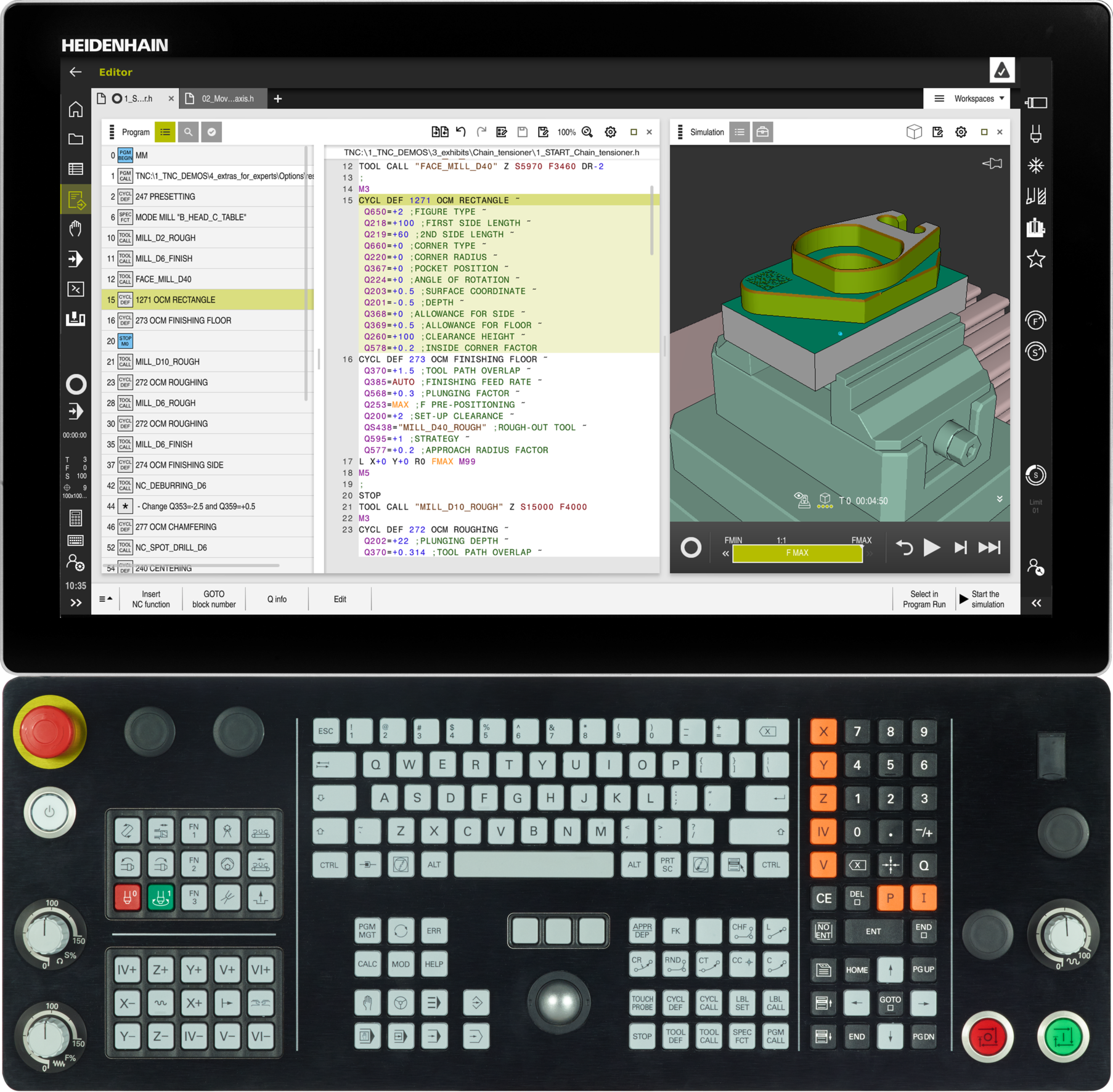

Heidenhain TNC 7

Anwender und Hersteller von Werkzeugmaschinen erleben mit dem neuen Steuerungslevel TNC7 von HEIDENHAIN völlig neue Möglichkeiten in der Programmierung und Bedienung ihrer Werkzeugmaschinen. Denn die Bedienung ist intuitiv, aufgabenorientiert und individuell macht die Arbeit in der Werkstatt schneller, sicherer und angenehmer.

Highlights der Heidenhain TNC 7:

  • 24 Regelkreise, davon 4 als Spindel
  • Sehr hohe Bediendynamik und flüssige, intuitive Multitouch-Bedienung
  • Fräs- und Drehbearbeitung
  • Intuitives Einrichten von Werkstücken mit smarten Antastfunktionen
  • Grafisch unterstütztes Ausrichten von Spannmitteln
  • Kurze Satzverarbeitungszeit (0,5 ms)
  • High-End-Performance für perfekte Oberflächen und höchste Genauigkeit
  • Integrierte Prozessüberwachung

Details einblenden Details ausblenden

Download

Universal-Bearbeitungszentrum-UMILL-1000.pdf 02.04.2025
Preview Download
EMCONNECT_Steuerzentrale.pdf 08.07.2024
Preview Download
