CNC-Drehmaschine S45
CNC-Drehmaschine S45

CNC-Drehmaschine S45

AUSSTATTUNG

Extrem solides Maschinenbett, höchste Thermostabilität
Beste Bearbeitungsgenauigkeit
Modernste Steuerungstechnik mit Sinumerik 828D oder Fanuc 0i TF mit ShopTurn bzw. ManualGuide i
Made in the Heart of Europe

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 160 / - / 310 mm
Max. Stangendurchlass ø 45 mm
Max. Drehdurchmesser ø 170 mm
Umlaufdurchmesser über Bett ø 430 mm
Spitzenweite 631 mm (Spindelnase - Körnerspitze)
Hauptspindel
Max. Drehzahl 6300 U/min
Max. Antriebsleistung 11 kW
Max. Drehmoment 70 Nm
Werkzeugrevolver
Anzahl der Werkzeugpositionen 12
Angetriebene Werkzeuge 6
Max. Drehzahl 5000 U/min
Max. Antriebsleistung 4 kW
Max. Drehmoment 16 Nm
Abmessungen
Dimensionen (LxBxH) 2250 x 1675 x 1940 mm
Maschinengewicht 3300 kg

Highlights

Wellenbearbeitung zwischen Spitzen mit Stirnmitnehmer

Bild ansehen

Teileauffangschale zum Entladen der Teile welche von der Stangen gefertigt werden

Teileauffangvorrichtung zum Abtransport der Fertigteile.
Bild ansehen

Fräsbearbeitungen mit interpolierender C-Achse

Bild ansehen

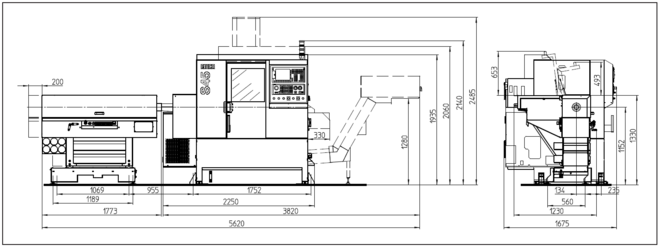

Aufstellplan/Arbeitsraum

Aufstellplan S45

Bild ansehen

Werkstücke

Anwendungsbeispiele

  • Allgemeiner Maschinenbau
  • Hydraulikkomponenten
  • Pneumatikkomponenten
  • Medizintechnik
  • Befestigungstechnik
  • Werkstofftechnik
  • etc.

Flügelrad (Messing MS58)

Bild ansehen

Lagerbolzen mit Exzenter (Stahl 42 Cr Mo 4)

Bild ansehen

Steuerung/Software

Sinumerik 828D - inkl. ShopTurn

Hochleistungs-CNC-Steuerung für maximale Genauigkeit und Bearbeitungsgeschwindigkeit SINUMERIK 828D und SINAMICS-Antriebe und -Motoren sind perfekt auf hochmoderne Drehmaschinen zugeschnitten. Leistungsvolle CNC-Funktionen gepaart mit einer einmaligen 80bit-NANO-FP-Genauigkeit (80bit Gleitkommagenauigkeit von der Lageregelung bis hin zur internen Geberauswertung) ermöglichen höchste Werkstückpräzision bei einem Minimum an Bearbeitungszeit.

Dank einer flexiblen CNC-Programmiersprache sowie der einzigartigen ShopTurn-Arbeitsschrittprogrammierung können sowohl Großserienteile als auch Einzelwerkstücke mit der größtmöglichen Effizienz programmiert und bearbeitet werden. Mit den leistungsfähigen kinematischen Transformationen und einem umfangreichen Set an Technologiezyklen ist die SINUMERIK 828D auch bestens für anspruchsvolle Bearbeitungen mit angetriebenen Werkzeugen und Gegenspindel gerüstet.

Bild- und Textquelle: Siemens

Details einblenden Details ausblenden
Fanuc 0i TF

Die CNC-Serie 0i-Modell TF ist die ideale Lösung für kompakte High-End Drehmaschinen. Ein attraktives Preis-Leistungs-Verhältnis verbunden mit unübertroffener Dynamik, Präzision und Zuverlässigkeit. Die einfache Bedienung und Programmierbarkeit zeichnen diese Steuerung aus.

  • Exzellentes Preis-Leistungsverhältnis
  • Extrem schnelle und hochpräzise Bearbeitung
  • Beste Oberflächengüte gepaart mit kürzesten Zykluszeiten
  • Benchmark in Sachen Produktivität / Verfügbarkeit
  • Einfache Dialog-Programmierung über MANUAL GUIDE i und 3-D Simulation
  • Generationsübergreifende Programmkompatibilität
  • Gleiche Bedienung, Wartung und Programmierung wie FANUC Serie 3xi-B
  • Mehr als 25 Jahre Ersatzteilverfügbarkeit

Details einblenden Details ausblenden

Download

CNC-Drehmaschine_S45_S65.pdf

05.07.2024
Preview Download
