Universalfräsmaschine UMILL 1800
Universalfräsmaschine UMILL 1800

Universalfräsmaschine UMILL 1800

AUSSTATTUNG

5-Achsen Portalfräsmaschine für Fräs- und Drehbearbeitungen
Universalfräsmaschine in Portalbauweise für die 5-Seiten- und 5-Achs-Simultanbearbeitung
Großer Verfahrweg in allen Achsen (1800 x 2150 x 1250 mm) bei gleichzeitig kompakten Aufstellabmessungen
Großzügiger Zugangsbereich für optimale Be- und Entladung
Vorschubgeschwindigkeit: 60 m/min

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 1800 mm / 2150 mm / 1250 mm
Vorschubgeschwindigkeit 60 m/min
Max. Tischbelastung Rundtisch Grundausstattung: 10000 kg / Rundtisch Fräs-Drehopt.: 6000 kg

Highlights

  • Universalfräsmaschine mit 5-Achs-Simultanbearbeitung und Spindeldrehmoment von 600 Nm (S1)

  • Neu entwickelter Fräskopf ermöglicht Unterschnitt von 15°

  • Drehtisch für Fräs- und Drehoperationen: Bearbeitung von Teilen bis zu einem Durchmesser von 2150 mm und einer Höhe von 1250 mm

Maschinenbett/Portal

Stahlschweißkonstruktion
Bild ansehen

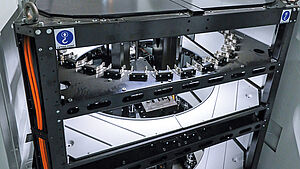

Werkzeugmagazin

Werkzeugmagazin mit max. 228 Plätzen
Bild ansehen
Vertikale Portalfräsmaschine Umill 1800

Umill 1800

Bild ansehen Vertikale Portalfräsmaschine Umill 1800

Aufstellplan/Arbeitsraum

Umill 1800 Maschinenabmessungen

Bild ansehen

Arbeitsraum der Maschine

Bild ansehen

Arbeitsraum der Maschine 2

Bild ansehen

Application Cases

mould & die

Triebwerksgehäuse
Bild ansehen

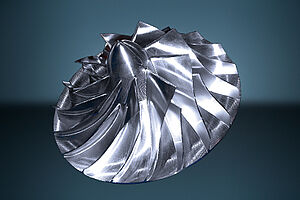

Turbinenrad
Bild ansehen

styling

Strukturbauteil aus der Luftfahrt
Bild ansehen

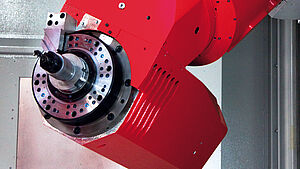

Fräskopf

Kontinuierlicher Fräskopf mit Elektrospindel u. 15° Unterschnitt

45/58 kW (S1/S6), Drehmoment 300/372 Nm (S1/S6), Drehzahl 12000 U/min
Bild ansehen

Kontinuierlicher Fräskopf mit mechanischer Spindel und 15° Unterschnitt

38/48 kW (S1/S6), 600/750 Nm (S1/S6), Drehzahl 6000 U/min
Bild ansehen

Steuerung/Software

Siemens 840D sl für Mecof

Die numerische Steuerung Siemens 840D Solution Line erlaubt die Optimierung der Steuerungs- und Antriebsparameter, um maximales Leistungsniveau beim Zerspanen mit hoher Geschwindigkeit zu erzielen.

Details einblenden Details ausblenden
Heidenhain TNC 640 HSCI

Die Heidenhain Steuerung ist für einen unkomplizierten Zugang zur werkstattgerechten Programmierung ausgelegt - die TNC 640 unterstützt Sie optimal mit praxisorientierten Dialogen und aussagekräftigen Hilfsbildern.

Die Heidenhain Steuerung ist mit den DIN/ISO Programmierstandards kompatibel.

Details einblenden Details ausblenden
EMCONNECT - Digitaler Prozess-Assistent

Für mehr Effizienz und Produktivität in der Produktion.

EMCONNECT ermöglicht den einfachen Einstieg in die digitale Produktion - der Zugriff auf alle wichtigen Informationen und Systeme erfolgt zentral an der Maschine. Die vertraute NC-Steuerung und damit die gewohnte Maschinenbedienung bleiben erhalten.
Mit dem EMCONNECT Dashboard haben Sie übersichtlich und kompakt Maschinenzustand, Maschinendaten und Betriebsart auf einen Blick verfügbar. Die Hardware-Basis der Steuerungszentrale EMCONNECT ist ein 22“ Multi-Touch-Display, ein Industrie-PC + Tastatur inkl. HMI-Hotkeys für eine einfache und intuitive Bedienung mit einer für Touchscreens optimierten Benutzeroberfläche.

Als Standard in der Siemens-Maschinenversion (Sinumerik ONE) enthalten.

Details einblenden Details ausblenden

Download

Universalfraesmaschine_UMILL_1500_1800.pdf

23.08.2022
Preview Download

EMCONNECT_Steuerzentrale.pdf

08.07.2024
Preview Download

Agrartechnik_und_Baumaschinen_DE.pdf

21.02.2023
Preview Download

Anwenderbericht-CNC-Bearbeitungszentrum-UMILL-1800-Schwarz-Elektromotoren.pdf

24.01.2023
Preview Download
