Hyperturn 200 Powermill
Hyperturn 200 Powermill

Hyperturn 200 Powermill

AUSSTATTUNG

Hauptspindel für Dreh- und Frässpindeloperationen
Frässpindel für Dreh-,Bohr- und Fräsoperationen
2 Frässpindeln zur Auswahl mit hohem Drehmoment (6.500 U/min / 630 Nm) oder hoher Drehzahl (10.000 U/min / 340 Nm)
Drehzentrum mit bis zu 200 Werkzeugstationen
Zusätzl. Werkzeugmagazin für Bohrstange bis 1500 mm lang oder Sonderwerkzeuge
EMCONNECT - Digitaler Prozess-Assistent (Sinumerik ONE)

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 915 // +/-300 // 3100-4100-5100-6100
Max. Drehdurchmesser 1000 mm
Max. Teilelänge mit Reitstock 3200 / 4200 / 5200 / 6200
Umlaufdurchmesser über Bett 1050 mm
Spitzenweite 3200 / 4200 / 5200 / 6200
Eilganggeschwindigkeit X/Y/Z 30 / 30 / 30 m/min
Max. Vorschubkraft in X/Y/Z 30000 - 20000 - 30000 N
Hauptspindel
Max. Drehzahl 1800 U/min
Spindelanschluss A2-15''
Max. Antriebsleistung 84 kW
Max. Drehmoment 6410 Nm
Gegenspindel
Max. Drehzahl 1800 U/min
Spindelanschluss A2-15''
Max. Antriebsleistung 84 kW
Max. Drehmoment 6410 Nm
Werkzeugwechsel
Anzahl der Werkzeugplätze 50 / 100 / 200
Max. Werkzeugdurchmesser 120 / 240 mm
Frässpindel
Max. Drehzahl 6500 (10000) U/min
Max. Drehmoment 630 (340) Nm
Abmessungen
Dimensionen (LxBxH) 12400-13400-14400-15400 x 4000 x 3400 mm
Maschinengewicht 40000-54000 kg (Modell und Zubehör abhängig )

Highlights

  • Dreh Fräszentrum mit sehr großem Arbeitsraum für die Komplettbearbeitung von Werkstücken bis zu einem Drehdurchmesser von 1000 mm bei einer maximalen Länge von 6100 mm

  • Dynamische und präzise B-Achse mit hohem Drehmoment und Leistung

  • Zwei Versionen von Frässpindeln mit 6500 oder 10000 U/min, mit HSK-T100 oder PSC80 (Capto C8)

  • Multi-Tasking und Multi-Technologie: Sinumerik ONE

  • Hauptspindel und Gegenspindel: Hochleistungsbearbeitung mit schwingungsgedämpfter Bohrstange bis zu 1500 mm, einschließlich eines speziellen Magazins (optional)

  • Automatische Werkzeugvoreinstellungen und Werkstück-Messtaster

  • Eine oder mehrere NC-Lünetten

Bohrstange

Schwingungsgedämpfte Bohrstange mit einem Durchmesser von 100 x 1000 mm für Innendrehbearbeitungen. Es stehen drei extra dimensionierte Werkzeuge zur Verfügung. Flexibilität, Genauigkeit und maximale Produktivität bei hoher Zerspanleistung.
Bild ansehen

Frässpindel

Für stabile, präzise und flexible Bohr- und Fräsoperationen. Bis 80 kW und 630 Nm Drehmoment sowie 10.000 U/min. Sperrluft, HD-Kühlmittel intern bis 40 bar und extern bis 14 bar mit einem 1400 Liter Papierbandfilter serienmäßig (80 bar opt.). Mit der B-Achse kann in jedem beliebigen Winkel gearbeitet werden oder mit indexierter B-Achse im 2,5° Schritt.
Bild ansehen

Hauptspindel

Für Dreh- und Fräsoperationen, ausgestattet mit 84 kW und 6400 Nm Drehmoment. Sperrluft, Spülung und programmierbarer Spanndruck sind Standard-Eigenschaften bei der Hyperturn 200. Eine oder mehrere programmierbare NC-Lünetten können die Bearbeitung unterstützen.
Bild ansehen

Tieflochbohren

Tieflochbohren bis zu einem Durchmesser von 6 x 500 mm mit max. 80 bar
Bild ansehen

Werkzeugmagazin

Ergonomische Beladung des Werkzeugmagazins mit Werkzeugen bis 25 kg und 600 mm Länge Ergonomie-freundlicher Zugang zum Arbeitsraum
Bild ansehen

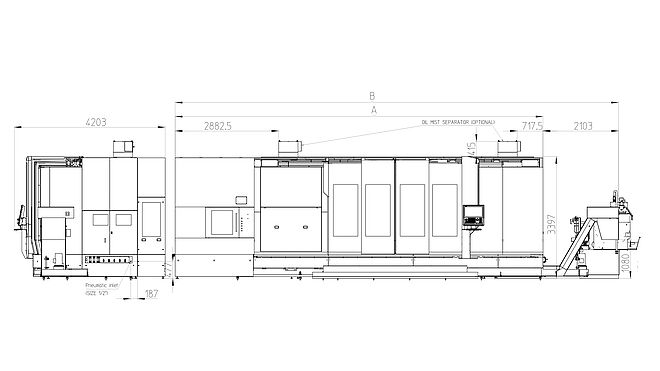

Aufstellplan/Arbeitsraum

Bild ansehen
Bild ansehen

Optionen/Zubehör

Werkzeugbruch - Überwachung

Werkzeugbruch - Überwachung

Die Werkzeugbruchüberwachung erfolgt durch Auswertung der Auslastung der einzelnen Antriebsmotoren. Zu hohe Belastungen lassen Werkzeugverschleiß oder Werkzeugbruch erkennen, zu geringe Belastungen ein fehlendes Werkzeug.

Bild ansehen Werkzeugbruch - Überwachung
Hochdruck-Kühlmittelsystem

Hochdruck-Kühlmittelsystem

Bei Bedarf kann optional ein Kühlmitteldruck von 25/40/60/80 bar realisiert werden. Dieser ermöglicht den optimalen Einsatz von kühlmitteldurchfluteten Bohr- bzw. Fräswerkzeugen.

Bild ansehen Hochdruck-Kühlmittelsystem

Steuerung/Software

Sinumerik ONE mit Operate

Die Sinumerik ONE ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik ONE setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke.

Mit der Sinumerik ONE setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Sinumerik & EMCONNECT, der digitale Prozess-Assistent
EMCONNECT ist in der Standardmaschine enthalten. Über einen Click ist der Wechsel zwischen emcoNNECT Apps und der Steuerung möglich. Alle produktionsrelevanten Daten können in der Vollbild- oder Sidebar-Ansicht dargestellt werden.

Die neue SINUMERIK ONE ist speziell für die smarte Fertigung entwickelt.

• Digitaler Zwilling ist integraler Bestandteil der CNC-Steuerung, virtuelle und reale Steuerung verschmelzen und ergänzen sich
• Signifikante Reduzierung der Produktentwicklungs- und Markteinführungszeiten durch die digital first Strategie
• Verbesserte Fähigkeiten bei der Vernetzung und Datenkommunikation
• Deutliche Reduzierung der Dauer der realen Inbetriebnahme durch virtuelle Vorbereitung der Inbetriebnahme
• Deutlich erhöhte CNC-Performance
• Erheblich kürzere Nebenzeiten und vollständige Integration ins TIA Portal durch die integrierte SIMATIC S7-1500F PLC

Damit ist die SINUMERIK ONE nahtlos in digitale Lösungen und Workflows integrierbar.

Details einblenden Details ausblenden
EMCONNECT - Digitaler Prozess-Assistent

Für mehr Effizienz und Produktivität in der Produktion.

EMCONNECT ermöglicht den einfachen Einstieg in die digitale Produktion - der Zugriff auf alle wichtigen Informationen und Systeme erfolgt zentral an der Maschine. Die vertraute NC-Steuerung und damit die gewohnte Maschinenbedienung bleiben erhalten.
Mit dem EMCONNECT Dashboard haben Sie übersichtlich und kompakt Maschinenzustand, Maschinendaten und Betriebsart auf einen Blick verfügbar. Die Hardware-Basis der Steuerungszentrale EMCONNECT ist ein 22“ Multi-Touch-Display, ein Industrie-PC + Tastatur inkl. HMI-Hotkeys für eine einfache und intuitive Bedienung mit einer für Touchscreens optimierten Benutzeroberfläche.

Als Standard in der Siemens-Maschinenversion (Sinumerik ONE) enthalten.

Details einblenden Details ausblenden
Esprit (optional)

Behalten Sie Ihr Produktionsdrehen voll unter Kontrolle - mit der Programmsynchronisation, der dynamischen Simulation und der präzisen Kollisionserkennung von ESPRIT.

Mit Esprit erhalten Sie die Möglichkeit, gleichzeitig Vorder- und/oder Rückseite des Werkstücks mit einem, zwei oder mehr Dreh- und Fräswerkzeugen zu bearbeiten. Wenn Sie ESPRIT einsetzen, um das Potenzial Ihrer Produktionsdrehzentren optimal zu nutzen, werden Ihre Zykluszeiten drastisch verkürzt und Teile werden mit einer einzigen Aufspannung vollständig bearbeitet. Die Vielfalt an Bearbeitungszyklen in ESPRIT umfasst alle Zyklen für das Teilehandling - vom ersten Stangenvorschub und dem Einspannen des Rohteils über Lünetten bis hin zum Teilabstechen und Auffangen.

Anwendungsbereiche:

  • Volle Programmierung für herkömmliches und Mehrachsen-Drehen
  • Vollständige CNC-Programmierung von 2 - 22 Achsen Drehen
  • Multitasking-Mill-Turn Zentren und Maschinen mit B-Achse
  • Drehen, Fräsen und Bohren
  • Volle Synchronisation und Überprüfung
  • Umfangreiche Multitasking-Bearbeitung
  • Flexible B-Achsen-Programmierung
  • 5-Achsen-Simultanbearbeitung des Werkstücks

Simulationen:

  • Trockenläufe in dynamischer Volumendarstellung
  • Gesamter Maschinenraum als dynamische volumenschattierte Grafik
  • Kollisionserkennung von Werkzeugen, Werkzeugaufnahmen, Rohteilen und Spannmittel
  • Echtzeitsimulation der Spindeln, Revolver, B-Achsenköpfe und Werkzeuge
  • Soll-Ist-Vergleich des Werkstücks

Details einblenden Details ausblenden
EMCO CPS Pilot (optional)

Der EMCO CPS PILOT ist die virtuelle EMCO Maschine auf dem PC. Der Anwender arbeitet an einem externen Programmierplatz mit einem Abbild der Maschine im Simulationsbetrieb.

CPS PILOT: Damit können NC-Programme schon im Vorfeld geschrieben, getestet und optimiert werden. Das alles mit dem Ziel, dass die Maschine produziert und Rüstzeiten minimiert werden.

  • 100 % identisches Verhalten von Maschine und PC
  • Kollisionsüberwachung für Spannmittel, Werkstücke, Werkzeuge, Werkzeughalter und Maschinenbauteile
  • Kollisionen können bereits im Vorfeld 100 % zuverlässig verhindert werden (und nicht erst beim Einfahren der Maschine).
  • Maximierung der Produktionsstunden an der Maschine
  • Optimaler Abgleich der beiden Werkzeugsysteme
  • Rücksimulation und Optimierung von bereits bestehenden NC-Programmen
  • Verringerung der Ausschussrate
  • Ideal für innerbetriebliche Zerspanungs- und Bedienerschulungen (keine Maschinenstillstandszeiten!)
  • Äußerst geringer Schulungsaufwand, da identisch mit der Maschinenbedienoberfläche

Details einblenden Details ausblenden

Download

CNC_Dreh-Fraeszentrum_Hyperturn_200_Powermill.pdf

22.08.2022
Preview Download

EMCONNECT_Steuerzentrale.pdf

08.07.2024
Preview Download

Agrartechnik_und_Baumaschinen_DE.pdf

21.02.2023
