Maxxturn 200
Maxxturn 200

Maxxturn 200

AUSSTATTUNG

Haupt- und Gegenspindel (optional) für Dreh- und Frässpindeloperationen
1-2 Werkzeugrevolver für Dreh-,Bohr- und Fräsoperationen
Umlauf über Bett bis 1000 mm
Werkstückgewicht bis max. 6 t
EMCONNECT Digitaler Prozess-Assistent (Sinumerik ONE)

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 550 / +/- 125 / 2050-4050-6050 mm
Max. Drehdurchmesser 1000 mm
Umlaufdurchmesser über Bett 1050 mm
Spitzenweite 2200/4200/6200 mm
Eilganggeschwindigkeit X/Y/Z 15/30/30 m/min
Hauptspindel
Max. Drehzahl 0-1800 U/min
Spindelanschluss A2-15''
Max. Antriebsleistung 84 kW
Max. Drehmoment 6410 Nm
Gegenspindel
Max. Drehzahl 2000 / 2500 U/min
Spindelanschluss A2-15'' / A2-11''
Max. Antriebsleistung 53 kW
Max. Drehmoment 4400 Nm
Reitstock
Automatischer Reitstock ja
Pinolendurchmesser 200 mm
Innenkonus MK6
Pinolenhub 250 mm
Werkzeugrevolver
VDI Größe 60 / BMT85
Anzahl der Werkzeugpositionen 12
Angetriebene Werkzeuge 12
Max. Drehzahl 3000 U/min
Max. Antriebsleistung 19,8 kW
Max. Drehmoment 116 Nm
Abmessungen
Dimensionen (LxBxH) BL 2200-8600x3450x3360//BL 4200/6200- 11100/13400x3450x3360 mm
Maschinengewicht BL 2200/4200/6200: 30/40/50 t

Highlights

  • Sehr robuste Bauweise für die Schwerzerspanung

  • Gegenspindel und 2. Revolver für höhere Produktivität

  • Höchste Bearbeitungsgenauigkeit

  • Stabile Y-Achse mit großem Verfahrweg (+/- 125 mm)

  • Angetriebene Werkzeuge inklusive C-Achse

  • EMCONNECT - Digitaler Prozess-Assistent (Sinumerik ONE)

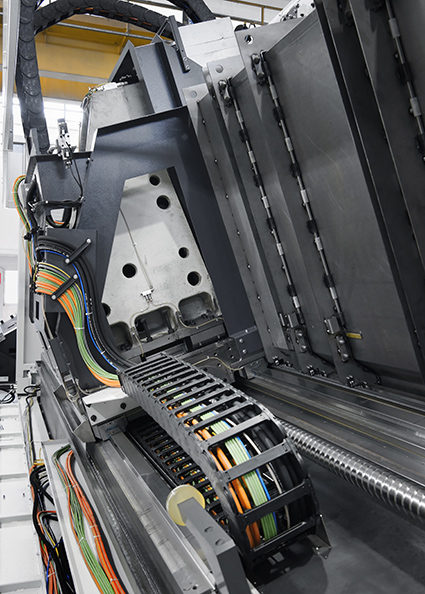

Stabile Y-Achse

Stabile Y-Achse

Bild ansehen

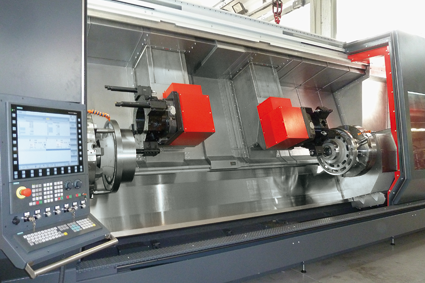

Maschinenaufbau

Maschinenaufbau
Bild ansehen

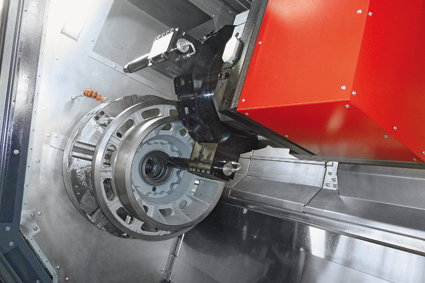

Arbeitsraum

Bild ansehen

Hauptspindel

Bild ansehen

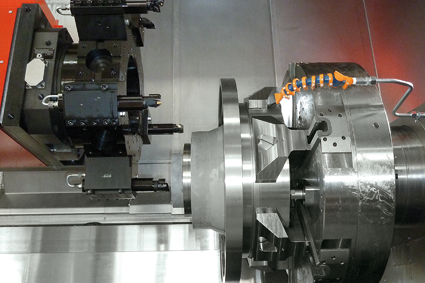

Gegenspindel

Bild ansehen

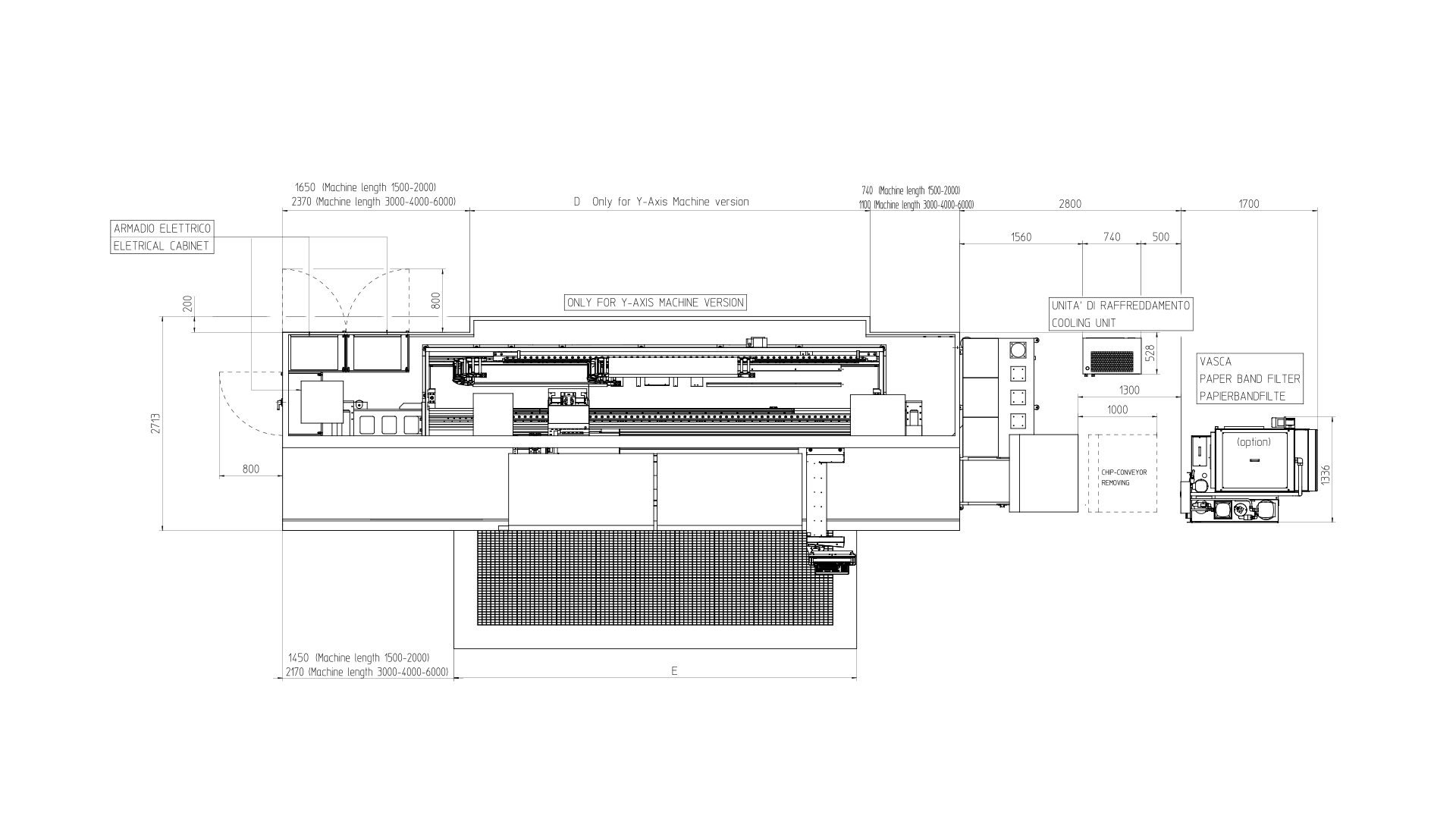

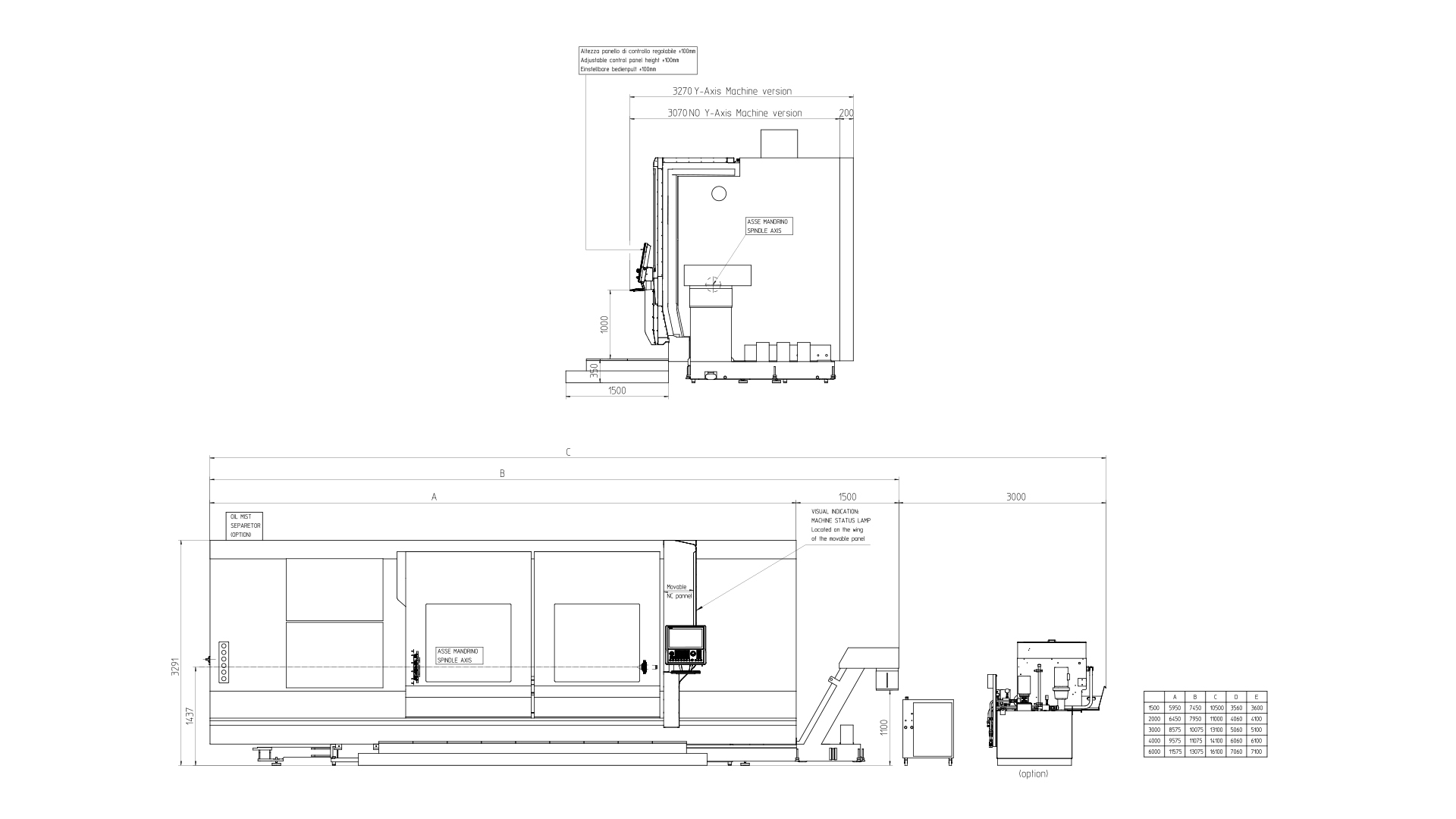

Aufstellplan/Arbeitsraum

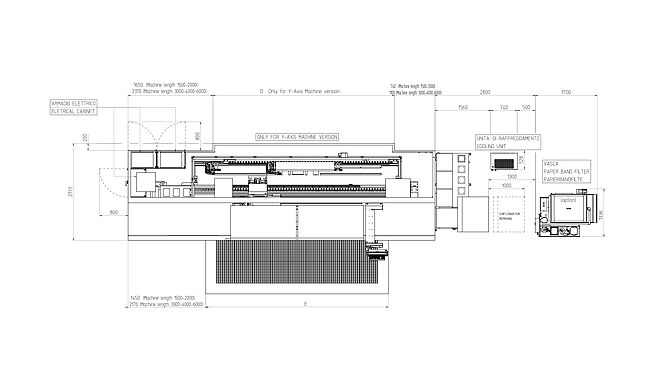

Aufstellplan

Aufstellplan MAXXTURN 200

Bild ansehen

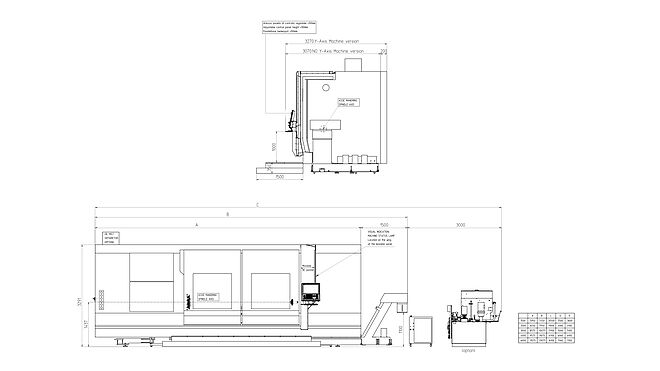

Aufstellplan

Bild ansehen

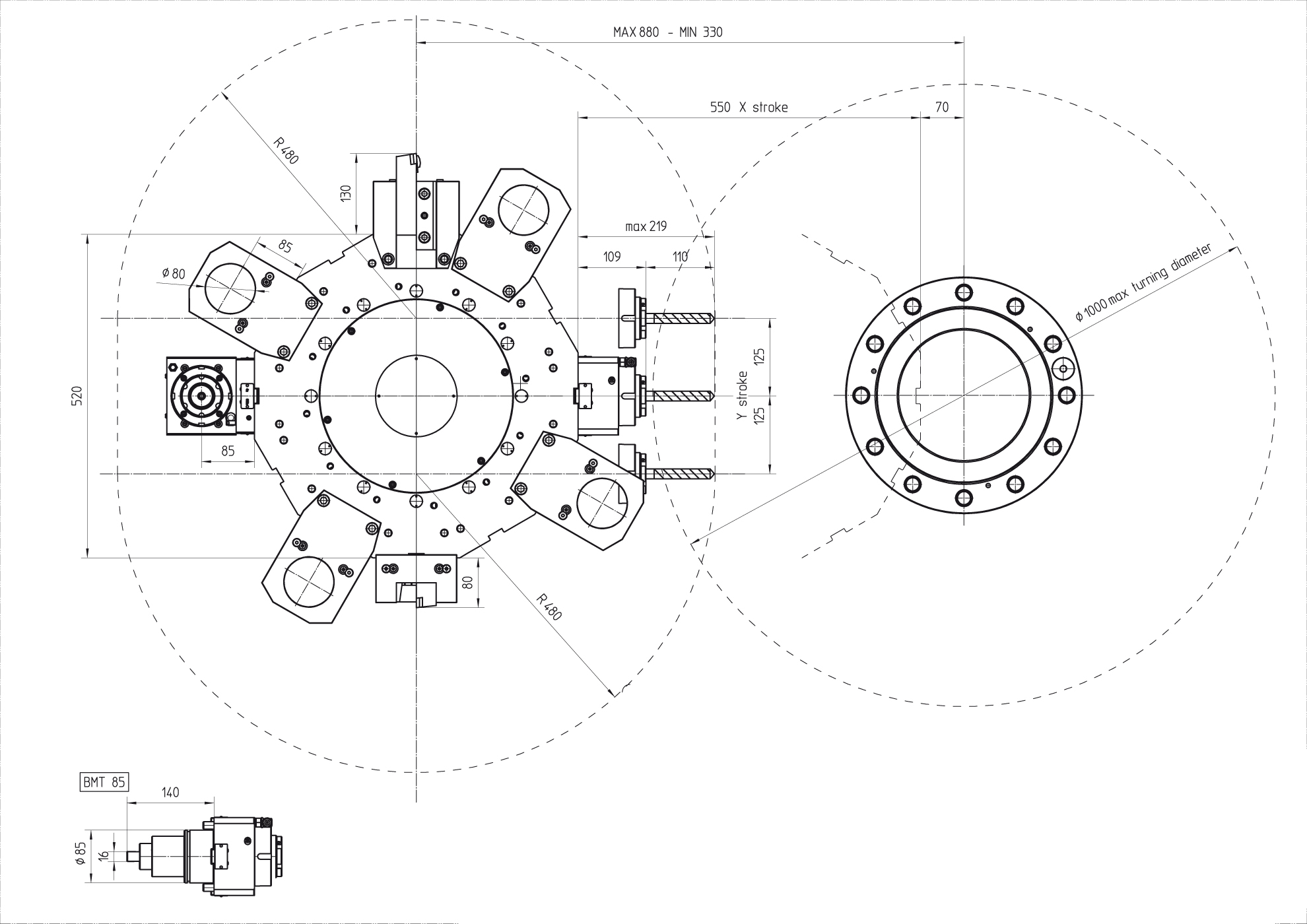

Arbeitsraum MAXXTURN 200 X-Y

Arbeitsraum X-Y
Bild ansehen

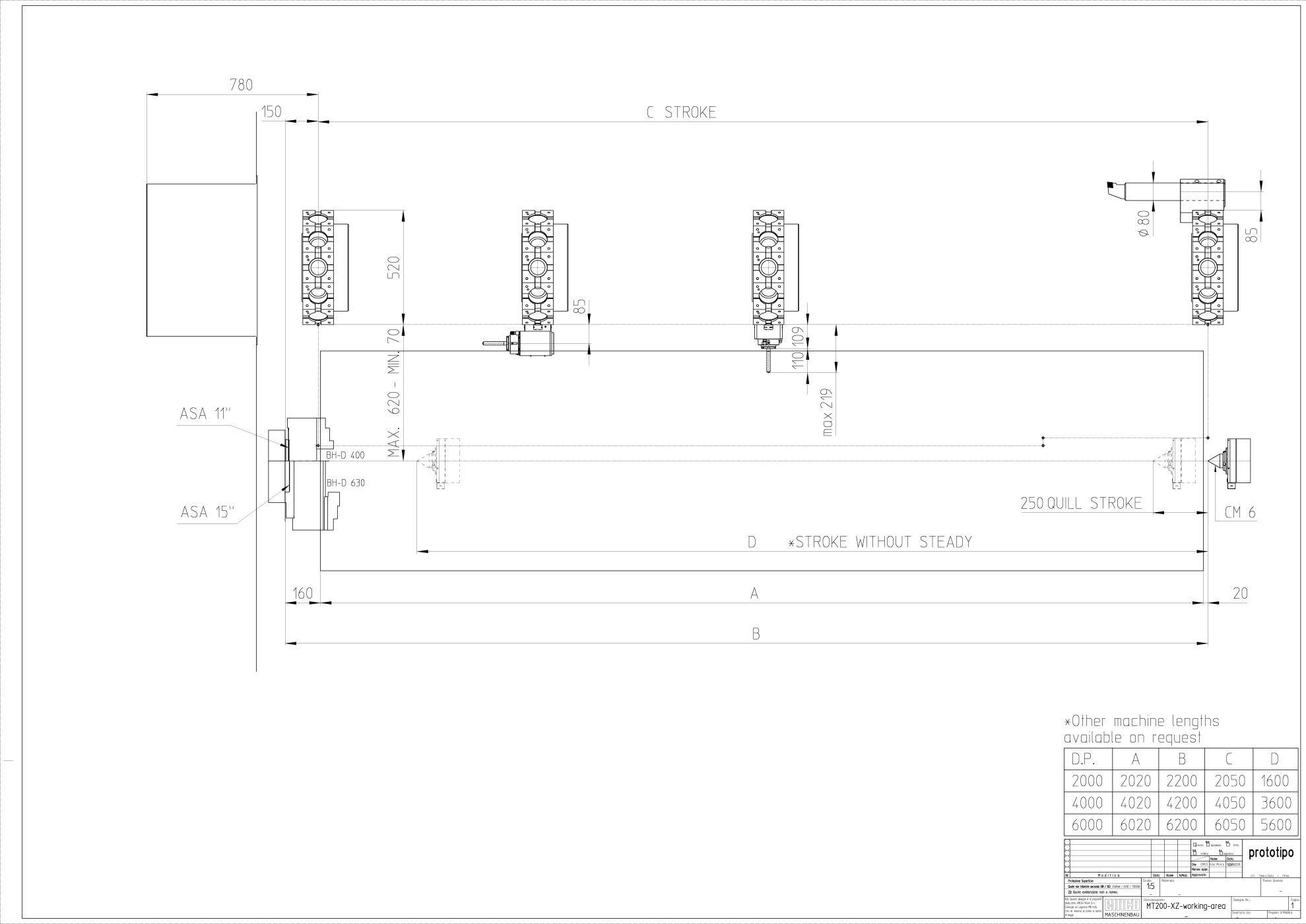

Arbeitsraum MAXXTURN 200 X-Z

Arbeitsraum MAXXTURN 200 X-Z
Bild ansehen

Werkstücke

Anwendungsbeispiele

  • Schwermaschinenbau
  • Anlagenbau
  • Erdölindustrie
  • Bergwerkindustrie
  • Kraftwerkindustrie
  • etc.

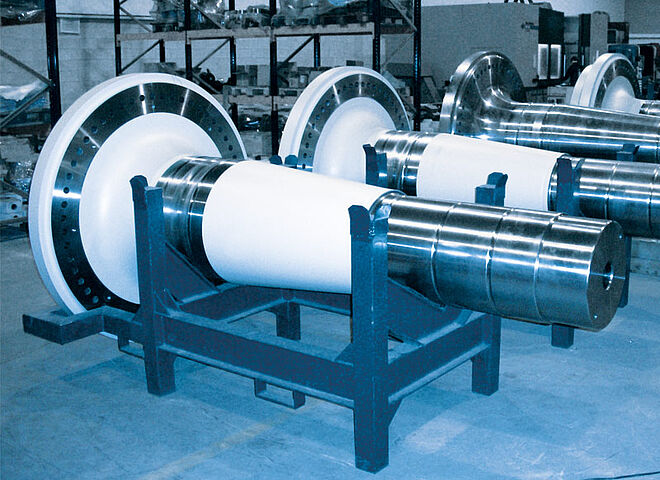

Hauptwelle

Hauptwelle
Bild ansehen

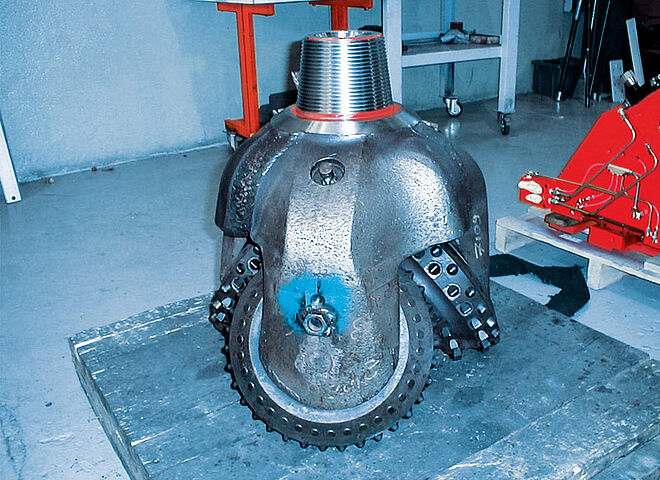

Steinbohrer

Steinbohrer
Bild ansehen

Versionen

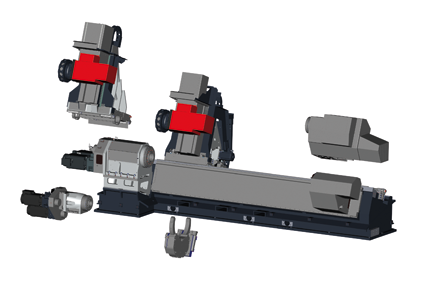

Maschinenaufbau

Maschinenaufbau
Bild ansehen

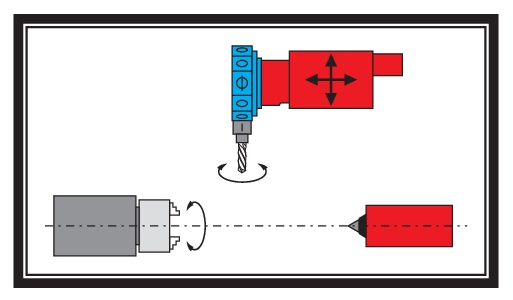

Maxxturn 200 - 1 Revolver - BMT85 - Reitstock

2 / 4 / 6 m Bettlänge mit oder ohne Y-Achse
Bild ansehen

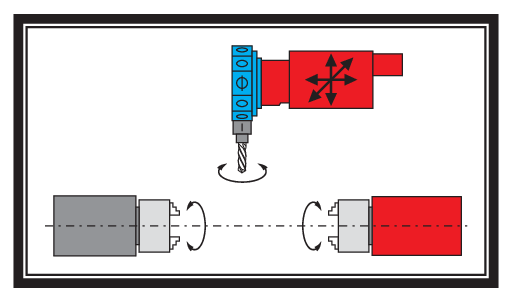

Maxxturn 200 - 1 Revolver - BMT85 - Gegenspindel

2 / 4 / 6 m Bettlänge, mit oder ohne Y-Achse
Bild ansehen

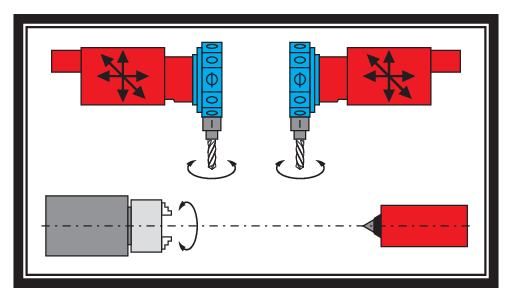

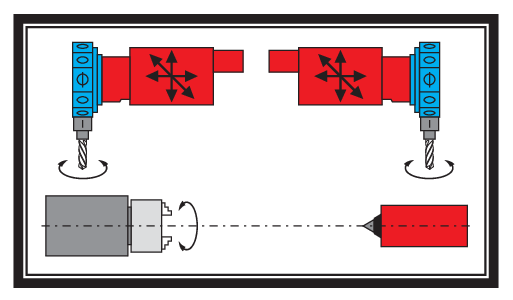

Maxxturn 200 - 2 Revolver - BMT85 - Reitstock

2 / 4 / 6 m Bettlänge mit oder ohne Y-Achse
Bild ansehen

Maxxturn 200 - 2 Revolver - BMT85 - Gegenspindel

2 / 4 / 6 m Bettlänge mit oder ohne Y-Achse
Bild ansehen

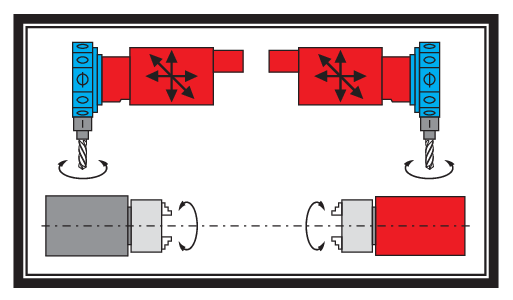

Maxxturn 200 - 2 Revolver (gespiegelt) - BMT85 - Reitstock

2 / 4 / 6 m Bettlänge mit oder ohne Y-Achse
Bild ansehen

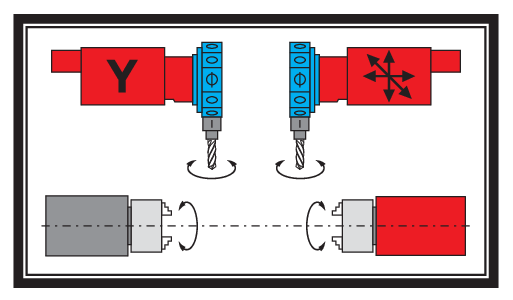

Maxxturn 200 - 2 Revolver (gespiegelt) - BMT85 - Gegenspindel

2 / 4 / 6 m Bettlänge mit oder ohne Y-Achse
Bild ansehen

Optionen/Zubehör

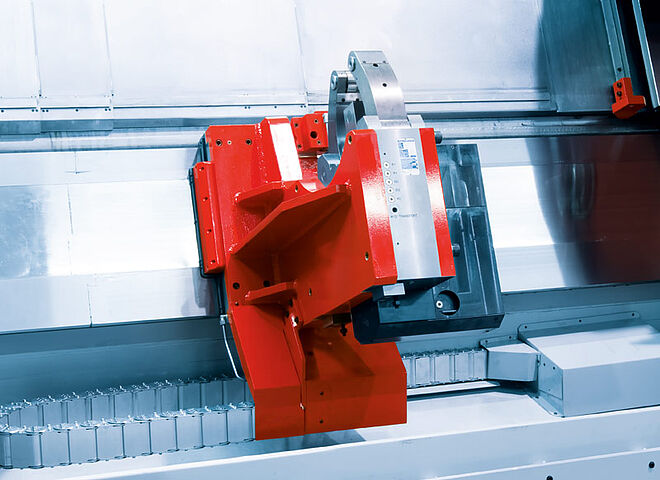

Lünetten

In den unterschiedlichsten Größen. Zur präzisen Fertigung auch bei großen Werkstücklängen.
Bild ansehen

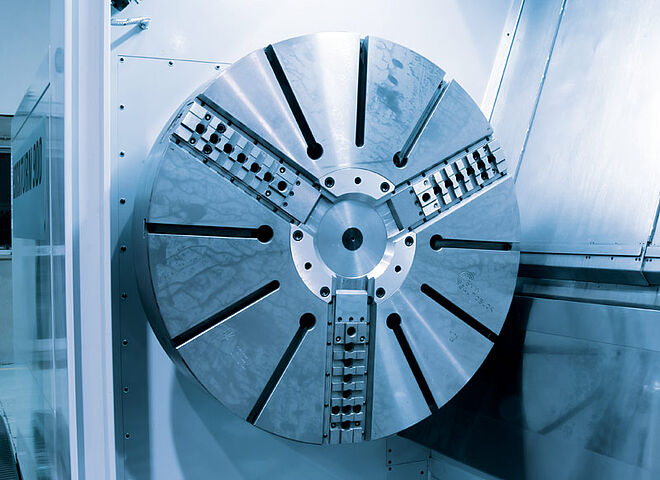

Unterschiedliche Spannfutter

Mit hydraulischen Spannzylindern bis zu einem max. Durchmesser von 1000 mm
Bild ansehen

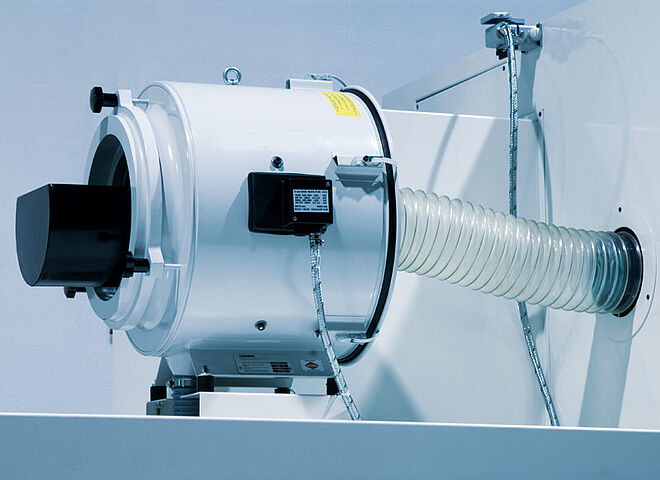

Luftfilteranlage

Mit einem Druckdurchsatz von 2000 m²/h
Bild ansehen

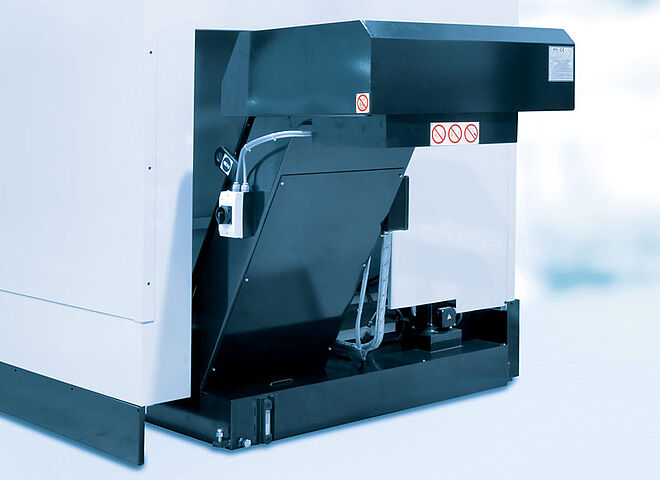

Späneförderer

Mit großem Kühlmittelvolumen. Leicht zu entfernen und zu reinigen.
Bild ansehen

Steuerung/Software

Sinumerik ONE mit Operate

Die Sinumerik ONE ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik ONE setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke.

Mit der Sinumerik ONE setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Sinumerik & EMCONNECT, der digitale Prozess-Assistent
EMCONNECT ist in der Standardmaschine enthalten. Über einen Click ist der Wechsel zwischen emcoNNECT Apps und der Steuerung möglich. Alle produktionsrelevanten Daten können in der Vollbild- oder Sidebar-Ansicht dargestellt werden.

Die neue SINUMERIK ONE ist speziell für die smarte Fertigung entwickelt.

• Digitaler Zwilling ist integraler Bestandteil der CNC-Steuerung, virtuelle und reale Steuerung verschmelzen und ergänzen sich
• Signifikante Reduzierung der Produktentwicklungs- und Markteinführungszeiten durch die digital first Strategie
• Verbesserte Fähigkeiten bei der Vernetzung und Datenkommunikation
• Deutliche Reduzierung der Dauer der realen Inbetriebnahme durch virtuelle Vorbereitung der Inbetriebnahme
• Deutlich erhöhte CNC-Performance
• Erheblich kürzere Nebenzeiten und vollständige Integration ins TIA Portal durch die integrierte SIMATIC S7-1500F PLC

Damit ist die SINUMERIK ONE nahtlos in digitale Lösungen und Workflows integrierbar.

Details einblenden Details ausblenden
EMCONNECT - Digitaler Prozess-Assistent

Für mehr Effizienz und Produktivität in der Produktion.

EMCONNECT ermöglicht den einfachen Einstieg in die digitale Produktion - der Zugriff auf alle wichtigen Informationen und Systeme erfolgt zentral an der Maschine. Die vertraute NC-Steuerung und damit die gewohnte Maschinenbedienung bleiben erhalten.
Mit dem EMCONNECT Dashboard haben Sie übersichtlich und kompakt Maschinenzustand, Maschinendaten und Betriebsart auf einen Blick verfügbar. Die Hardware-Basis der Steuerungszentrale EMCONNECT ist ein 22“ Multi-Touch-Display, ein Industrie-PC + Tastatur inkl. HMI-Hotkeys für eine einfache und intuitive Bedienung mit einer für Touchscreens optimierten Benutzeroberfläche.

Als Standard in der Siemens-Maschinenversion (Sinumerik ONE) enthalten.

Details einblenden Details ausblenden
Esprit (optional)

Behalten Sie Ihr Produktionsdrehen voll unter Kontrolle - mit der Programmsynchronisation, der dynamischen Simulation und der präzisen Kollisionserkennung von ESPRIT.

Mit Esprit erhalten Sie die Möglichkeit, gleichzeitig Vorder- und/oder Rückseite des Werkstücks mit einem, zwei oder mehr Dreh- und Fräswerkzeugen zu bearbeiten. Wenn Sie ESPRIT einsetzen, um das Potenzial Ihrer Produktionsdrehzentren optimal zu nutzen, werden Ihre Zykluszeiten drastisch verkürzt und Teile werden mit einer einzigen Aufspannung vollständig bearbeitet. Die Vielfalt an Bearbeitungszyklen in ESPRIT umfasst alle Zyklen für das Teilehandling - vom ersten Stangenvorschub und dem Einspannen des Rohteils über Lünetten bis hin zum Teilabstechen und Auffangen.

Anwendungsbereiche:

  • Volle Programmierung für herkömmliches und Mehrachsen-Drehen
  • Vollständige CNC-Programmierung von 2 - 22 Achsen Drehen
  • Multitasking-Mill-Turn Zentren und Maschinen mit B-Achse
  • Drehen, Fräsen und Bohren
  • Volle Synchronisation und Überprüfung
  • Umfangreiche Multitasking-Bearbeitung
  • Flexible B-Achsen-Programmierung
  • 5-Achsen-Simultanbearbeitung des Werkstücks

Simulationen:

  • Trockenläufe in dynamischer Volumendarstellung
  • Gesamter Maschinenraum als dynamische volumenschattierte Grafik
  • Kollisionserkennung von Werkzeugen, Werkzeugaufnahmen, Rohteilen und Spannmittel
  • Echtzeitsimulation der Spindeln, Revolver, B-Achsenköpfe und Werkzeuge
  • Soll-Ist-Vergleich des Werkstücks

Details einblenden Details ausblenden
EMCO CPS Pilot (optional)

Der EMCO CPS PILOT ist die virtuelle EMCO Maschine auf dem PC. Der Anwender arbeitet an einem externen Programmierplatz mit einem Abbild der Maschine im Simulationsbetrieb.

CPS PILOT: Damit können NC-Programme schon im Vorfeld geschrieben, getestet und optimiert werden. Das alles mit dem Ziel, dass die Maschine produziert und Rüstzeiten minimiert werden.

  • 100 % identisches Verhalten von Maschine und PC
  • Kollisionsüberwachung für Spannmittel, Werkstücke, Werkzeuge, Werkzeughalter und Maschinenbauteile
  • Kollisionen können bereits im Vorfeld 100 % zuverlässig verhindert werden (und nicht erst beim Einfahren der Maschine).
  • Maximierung der Produktionsstunden an der Maschine
  • Optimaler Abgleich der beiden Werkzeugsysteme
  • Rücksimulation und Optimierung von bereits bestehenden NC-Programmen
  • Verringerung der Ausschussrate
  • Ideal für innerbetriebliche Zerspanungs- und Bedienerschulungen (keine Maschinenstillstandszeiten!)
  • Äußerst geringer Schulungsaufwand, da identisch mit der Maschinenbedienoberfläche

Details einblenden Details ausblenden

Download

Universal_Drehzentrum_MAXXTURN_200.pdf

30.01.2023
Preview Download

EMCONNECT_Steuerzentrale.pdf

08.07.2024
Preview Download

Agrartechnik_und_Baumaschinen_DE.pdf

21.02.2023
Preview Download
