Emcoturn E25

AUSSTATTUNG

Hauptspindel mit großem Drehzahlbereich
Werkzeugrevolver mit 12 VDI16 Werkzeugaufnahmen
Angetriebene Werkzeuge und C-Achse für die Hauptspindel
Manueller Reitstock mit automatischer Pinole
Modernste Antriebs- u. Steuerungstechnik
Sinumerik 828D oder Fanuc 0iTF mit Dialog-Programmiersystem

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 100 / - / 300 mm
Max. Stangendurchlass 25,5 mm
Max. Drehdurchmesser 85 mm
Umlaufdurchmesser über Bett 250 mm
Spitzenweite 405 mm
Eilganggeschwindigkeit X/Y/Z 15/-/24 m/min
Hauptspindel
Max. Drehzahl 6300 U/min
Spindelanschluss ø70 h5
Max. Antriebsleistung 5,5 kW
Max. Drehmoment 35 Nm
Reitstock
Automatischer Reitstock nein
Verfahrweg (automatisch) 200 mm
Pinolenhub 120 mm
Werkzeugrevolver
VDI Größe 16
Anzahl der Werkzeugpositionen 12
Angetriebene Werkzeuge 6
Max. Drehzahl 6000 U/min
Max. Antriebsleistung 1,2 kW
Max. Drehmoment 4 Nm
Abmessungen
Dimensionen (LxBxH) 1700 x 1270 x 1820 mm
Maschinengewicht 1400 kg

Highlights

  • Extrem kompakte Maschinenabmessungen

  • Vorgespannte Rollenführungen in allen Achsen

  • Dynamische Servomotoren für die wirtschaftliche Zerspanung

  • Präzisionsspindelstock mit exzellenten Rundlaufeigenschaften

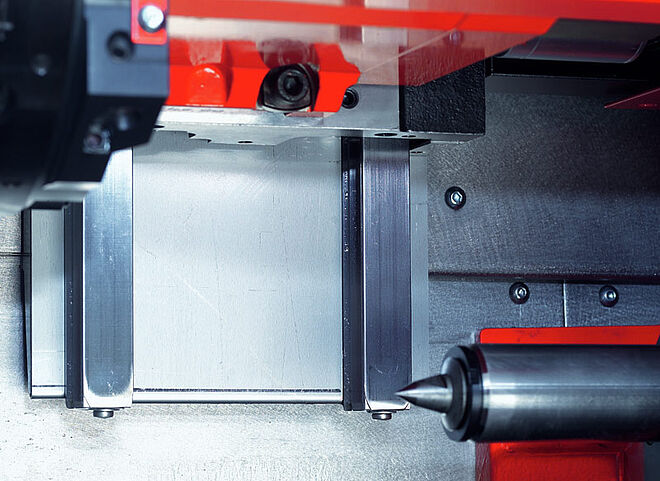

Rollenführung

Rollenführung

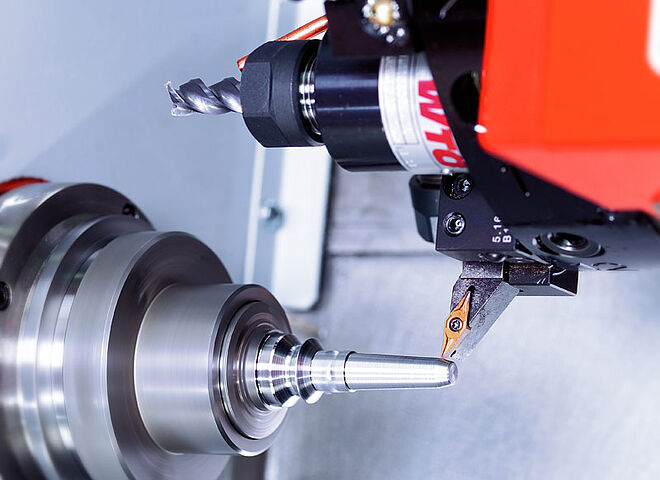

Stangendurchlass

Stangendurchlass

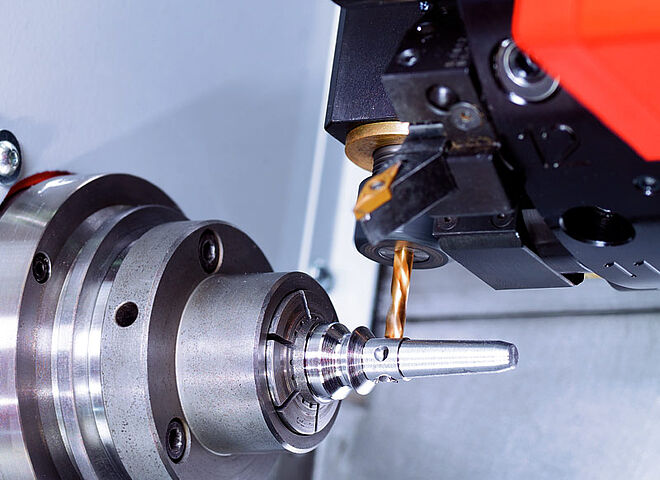

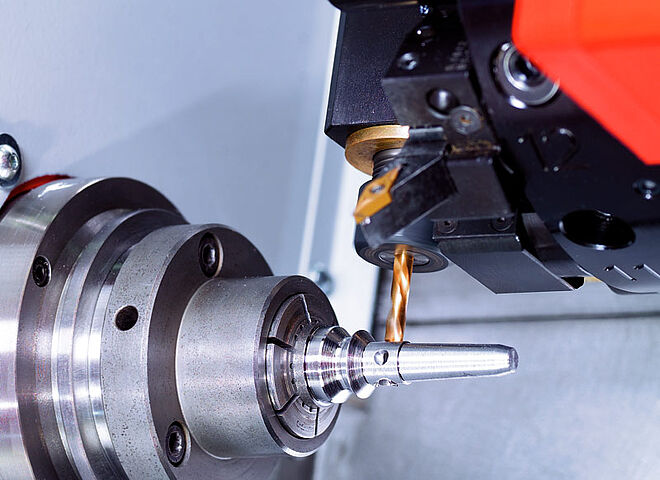

Revolver

Revolver

Aufstellplan/Arbeitsraum

Arbeitsraum E25 TC

Arbeitsraum E25 TC

Arbeitsraum E25 TCM

Arbeitsraum E25 TCM

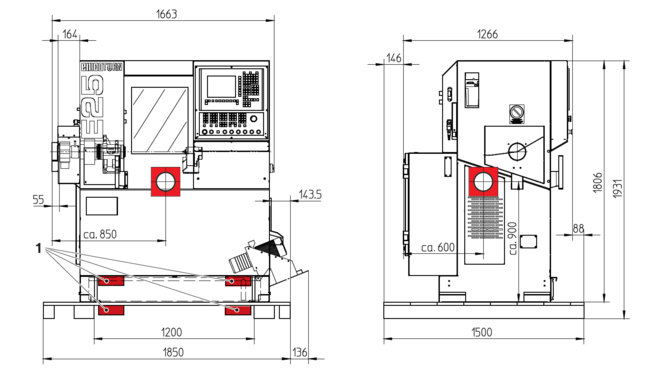

Aufstellplan E25

Aufstellplan E25

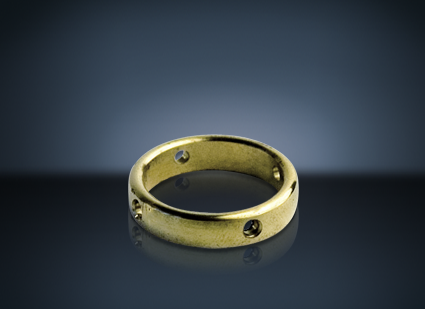

Werkstücke

Anwendungsbeispiele

  • Hydraulikkomponenten
  • Pneumatikkomponenten
  • Medizintechnik
  • Befestigungstechnik
  • Werkstofftechnik
  • etc.

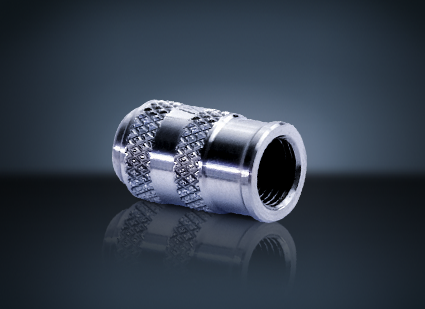

Ventilhülse

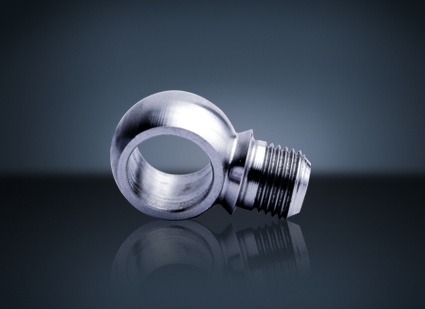

Verschluss

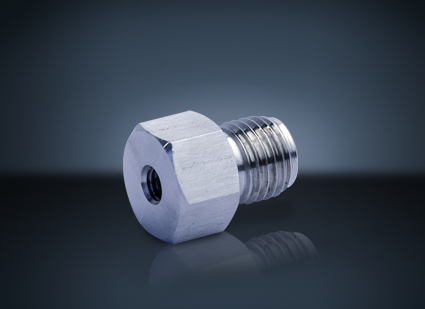

Verschraubung

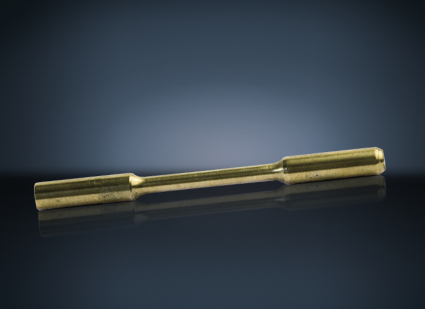

Zugprobe

aus Messing

Versionen

Emcoturn E25 T-FANUC

Die flexible Basisversion - ohne Werkzeugantrieb und ohne Reitstock

Emcoturn E25 TM-FANUC

inkl. Werkzeugantrieb, C-Achse, ohne Reitstock

Emcoturn E25 TC-FANUC

ohne Werkzeugantrieb und mit Reitstock

Emcoturn E25 TCM-FANUC

inkl. Werkzeugantrieb, C-Achse und Reitstock

Optionen/Zubehör

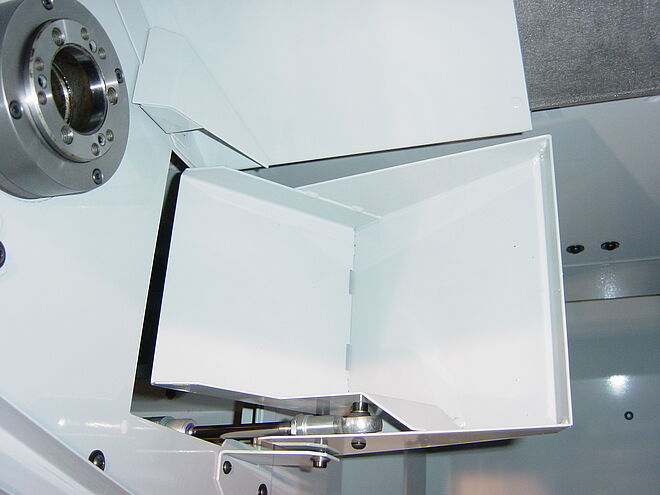

Teileauffangvorrichtung

Pneumatisch betätigte Fertigteil-Auffangvorrichtung. Die Fertigteile rutschen in eine Auffangbox unterhalb der Hauptspindel. Max. Fertigteillänge: 120 mm; max. Fertigteildurchmesser: 25 mm; max. Fertigteilgewicht: 0,5 kg

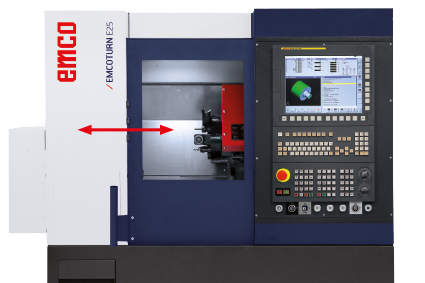

Türautomatik

Automatische Maschinentür speziell für die manuelle Werkstückbeladung.

Späneförderer E25

Scharnierbandförderer mit Auswurfhöhe 500 mm, geeignet für: lange Stahlspäne, Späneknäuel, Wollspäne, Trocken- und Nassbearbeitung.

Hochdruckkühlmitteleinrichtung

Hochdruckpumpe 6 bar inklusive Interface und Software (50 Hz).

Werkzeughalterpakete

Unterschiedliche Werkzeughalterpakete für stationäre und angetriebene Werkzeuge.

Steuerung/Software

Sinumerik 828D - inkl. ShopTurn

Hochleistungs-CNC-Steuerung für maximale Genauigkeit und Bearbeitungsgeschwindigkeit SINUMERIK 828D und SINAMICS-Antriebe und -Motoren sind perfekt auf hochmoderne Drehmaschinen zugeschnitten. Leistungsvolle CNC-Funktionen gepaart mit einer einmaligen 80bit-NANO-FP-Genauigkeit (80bit Gleitkommagenauigkeit von der Lageregelung bis hin zur internen Geberauswertung) ermöglichen höchste Werkstückpräzision bei einem Minimum an Bearbeitungszeit.

Dank einer flexiblen CNC-Programmiersprache sowie der einzigartigen ShopTurn-Arbeitsschrittprogrammierung können sowohl Großserienteile als auch Einzelwerkstücke mit der größtmöglichen Effizienz programmiert und bearbeitet werden. Mit den leistungsfähigen kinematischen Transformationen und einem umfangreichen Set an Technologiezyklen ist die SINUMERIK 828D auch bestens für anspruchsvolle Bearbeitungen mit angetriebenen Werkzeugen und Gegenspindel gerüstet.

Bild- und Textquelle: Siemens

Details einblenden Details ausblenden
Fanuc 0i TF

Die CNC-Serie 0i-Modell TF ist die ideale Lösung für kompakte High-End Drehmaschinen. Ein attraktives Preis-Leistungs-Verhältnis verbunden mit unübertroffener Dynamik, Präzision und Zuverlässigkeit. Die einfache Bedienung und Programmierbarkeit zeichnen diese Steuerung aus.

  • Exzellentes Preis-Leistungsverhältnis
  • Extrem schnelle und hochpräzise Bearbeitung
  • Beste Oberflächengüte gepaart mit kürzesten Zykluszeiten
  • Benchmark in Sachen Produktivität / Verfügbarkeit
  • Einfache Dialog-Programmierung über MANUAL GUIDE i und 3-D Simulation
  • Generationsübergreifende Programmkompatibilität
  • Gleiche Bedienung, Wartung und Programmierung wie FANUC Serie 3xi-B
  • Mehr als 25 Jahre Ersatzteilverfügbarkeit

Details einblenden Details ausblenden
