Fräszentrum Maxxmill 630
Fräszentrum Maxxmill 630

Fräszentrum Maxxmill 630

AUSSTATTUNG

CNC Fräsmaschine mit mechanischer Spindel oder Motor-Spindel
30 /60 (optional)-faches Werkzeugmagazin
Fräszentrum mit Siemens- oder Heidenhain-Steuerung
EMCONNECT - Digitaler Prozess-Assistent (Sinumerik ONE)

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 500+50/460/450 mm
Abstand Spindelnase Tisch 175/625 mm
Eilganggeschwindigkeit X/Y/Z 30/30/30 m/min
Arbeitsvorschub X/Y/Z 15/15/15 m/min
Max. Vorschubkraft in X/Y/Z 5000/5000/5000 N
Tisch 630x500 mm
Max. Tischbelastung 200 kg
Motorspindel
Spindel-Drehzahl 50-15000 U/min
Antriebsleistung 20 kW
Max. Drehmoment 100 Nm
Mechanische Spindel
Max. Drehzahl 50-12000 U/min
Antriebsleistung (S6) 15 kW
Max. Drehmoment (S6) 100 Nm
Werkzeugrevolver
Anzahl der Werkzeugpositionen 30/60 optional
Abmessungen
Dimensionen (LxBxH) 2630x3200x2900 mm
Maschinengewicht 6500 kg

Highlights

  • 5-Seiten-Bearbeitung in nur einer Aufspannung

  • Fräszentrum mit höchster Thermostabilität

  • Beste Bearbeitungsgenauigkeit

  • CNC-Fräsmaschine mit modernem Fahrständerkonzept

  • Massiver Schwenkrundtisch 630 x 500 mm für hohe Stabilität und Präzision

  • Kompaktes Maschinendesign

  • Topaktuelle Steuerungstechnik von Siemens oder Heidenhain

  • Umfangreiche Optionen wie z.B. wassergekühlte Motorspindel mit 15000 U/min

  • Optimale Späneentsorgung

  • Made in the Heart of Europe

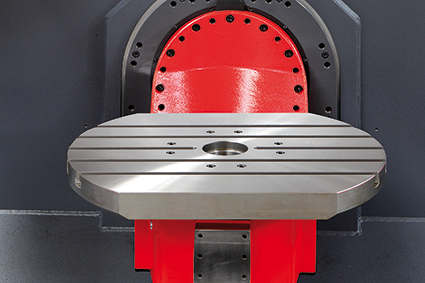

Schwenkrundtisch

Der Dreh-Schwenktisch hat eine großzügige Aufspannfläche von 630 x 500 mm und kann mit 200 kg belastet werden. Ein Werkstück mit einer Kantenlänge von 445 x 445 x 290 mm kann daher problemlos bearbeitet werden. Die besondere Form des Tisches ermöglicht, dass die Spindelnase näher zum Tischzentrum gelangen kann.

Bild ansehen

Schwenkbereich

Mit +/- 100° Schwenkbereich bietet die B-Achse einen größeren Arbeitsbereich als bei vergleichbaren Maschinen anderer Hersteller. Die C-Achse kann 360° unendlich gedreht werden.

Bild ansehen

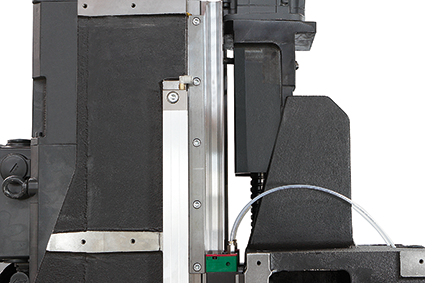

Diretkantrieb auf der Z-Achse

Der Direktantrieb auf der Z-Achse steht für höchste Genauigkeit und verhindert jegliches Spiel von Scheiben oder Riemen.

Bild ansehen

Aufstellplan/Arbeitsraum

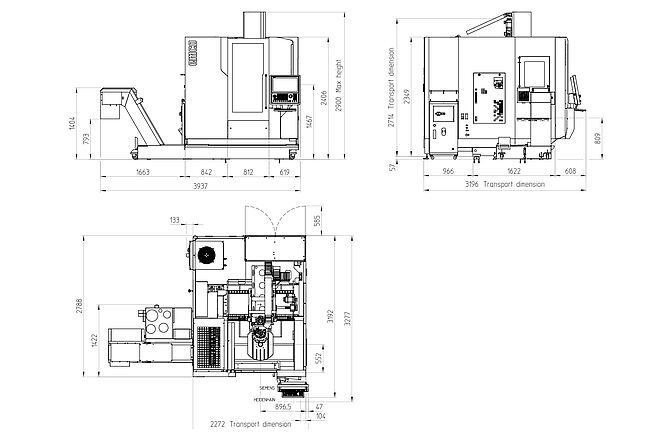

Aufstellplan

Aufstellplan

Bild ansehen

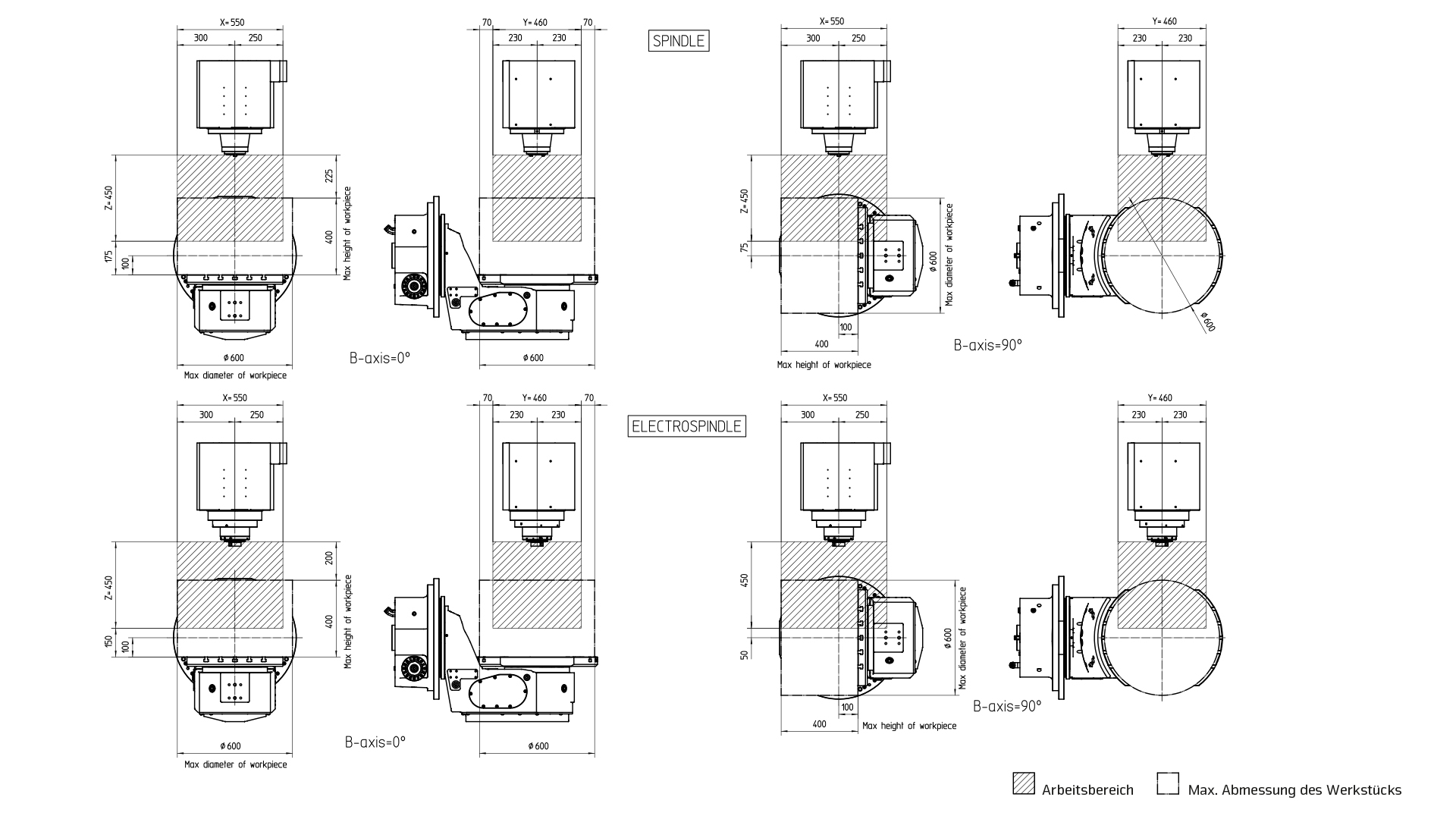

Arbeitsraum

Arbeitsraum

Bild ansehen

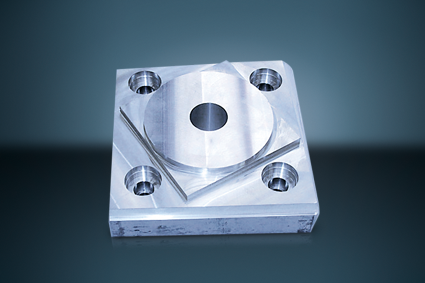

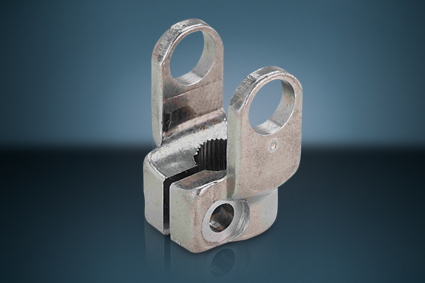

Werkstücke

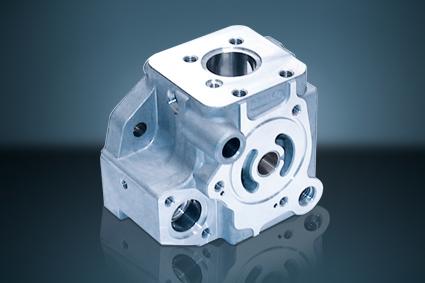

Gehäuse

(Stahlguss)
Bild ansehen

Optionen/Zubehör

Laser-Einrichtung für die Voreinstellung, Bruchkontrolle und Profilmessung

Laser-Einrichtung für die Voreinstellung, Bruchkontrolle und Profilmessung

Eine Lichtschranke am Maschinentisch tastet die Werkzeugschneiden ab und nimmt die Werte automatisch in den Werkzeugkorrekturspeicher für weitere Auswertungen auf.
Bild ansehen Laser-Einrichtung für die Voreinstellung, Bruchkontrolle und Profilmessung
Erhörter Kühlmitteldruck mit IKZ

Erhörter Kühlmitteldruck mit IKZ

Über eine Drehführung mit einer 20bar-Hochdruckpumpe werden Spindel und Werkzeuge mit Kühlmittel versorgt. Alternativ kann die Kühlung auch mit Luft erfolgen.

Bild ansehen Erhörter Kühlmitteldruck mit IKZ

Steuerung/Software

Sinumerik ONE mit Operate

Die Sinumerik ONE ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik ONE setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke.

Mit der Sinumerik ONE setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Sinumerik & EMCONNECT, der digitale Prozess-Assistent
EMCONNECT ist in der Standardmaschine enthalten. Über einen Click ist der Wechsel zwischen emcoNNECT Apps und der Steuerung möglich. Alle produktionsrelevanten Daten können in der Vollbild- oder Sidebar-Ansicht dargestellt werden.

Die neue SINUMERIK ONE ist speziell für die smarte Fertigung entwickelt.

• Digitaler Zwilling ist integraler Bestandteil der CNC-Steuerung, virtuelle und reale Steuerung verschmelzen und ergänzen sich
• Signifikante Reduzierung der Produktentwicklungs- und Markteinführungszeiten durch die digital first Strategie
• Verbesserte Fähigkeiten bei der Vernetzung und Datenkommunikation
• Deutliche Reduzierung der Dauer der realen Inbetriebnahme durch virtuelle Vorbereitung der Inbetriebnahme
• Deutlich erhöhte CNC-Performance
• Erheblich kürzere Nebenzeiten und vollständige Integration ins TIA Portal durch die integrierte SIMATIC S7-1500F PLC

Damit ist die SINUMERIK ONE nahtlos in digitale Lösungen und Workflows integrierbar.

Details einblenden Details ausblenden
EMCONNECT - Digitaler Prozess-Assistent

Für mehr Effizienz und Produktivität in der Produktion.

EMCONNECT ermöglicht den einfachen Einstieg in die digitale Produktion - der Zugriff auf alle wichtigen Informationen und Systeme erfolgt zentral an der Maschine. Die vertraute NC-Steuerung und damit die gewohnte Maschinenbedienung bleiben erhalten.
Mit dem EMCONNECT Dashboard haben Sie übersichtlich und kompakt Maschinenzustand, Maschinendaten und Betriebsart auf einen Blick verfügbar. Die Hardware-Basis der Steuerungszentrale EMCONNECT ist ein 22“ Multi-Touch-Display, ein Industrie-PC + Tastatur inkl. HMI-Hotkeys für eine einfache und intuitive Bedienung mit einer für Touchscreens optimierten Benutzeroberfläche.

Als Standard in der Siemens-Maschinenversion (Sinumerik ONE) enthalten.

Details einblenden Details ausblenden
Heidenhain TNC 620

Die topaktuelle Steuerung ermöglicht Fräsbearbeitungen und verfügt über eine Ethernet-Schnittstelle, einen TFT-Farb-Monitor 19“, sowie 3D- Darstellung und Programmiergrafik.
Sie eignet sich besonders für Fräs-, HSC- und 5-Achs-Bearbeitungen an Maschinen mit bis zu 6 Achsen.

Details einblenden Details ausblenden

Download

Fraeszentrum-MAXXMILL-630-750.pdf

27.05.2024
Preview Download

EMCONNECT_Steuerzentrale.pdf

08.07.2024
Preview Download
