Gantry Dynamill

Fresatrice Universale a portale e traversa mobile

ALLESTIMENTO

Movimentazione longitudinale e trasversale tramite pignone e cremagliera
Fresatrice universale con RAM completamente protetto
Motore mandrino da 60 kW e 600 Nm
Teste di fresatura meccaniche a 3+2 assi e /o 5 assi: 38 kW, 1200 Nm, 6000 rpm
Teste di fresatura con elettromandrino a 5 assi: 42 kW, 120 Nm, 24000 rpm
Gantry con Controllo numerico Heidenhain o Siemens

Dati tecnici

Area di lavoro
Corsa in X/Y/Z X: da 4550 e oltre mm/ Y: 3000 - 4000 mm / Z: 1500 - 2000 -2500 mm
Avanzamento assi 40 m/min
Tavola Portata massima piano di lavoro: 15000 kg/m²
Mandrino principale
Potenza massima azionamento 60 kW (S1)
Coppia max. 600 Nm (S1)

Punti di forza

  • Gantry con elevata dinamica e precisione

  • Eccellente accelerazione

  • Motori raffreddati a liquido su tutti gli assi lineari

  • Dalla sgrossatura alla finitura

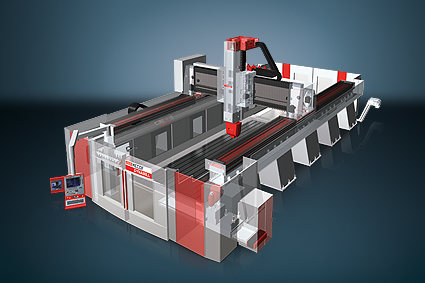

Centro di fresatura Gantry con traversa mobile

Schema di montaggio/area di lavoro

Schema di montaggio/area di lavoro 2

Esempi di lavorazione

Applicazioni

  • Schlichten eines Stempels für eine Pressform
  • Zerspanen eines Kunstharzteils

Casi applicativi

aerospace

Lavorazione ad alta velocità di uno stampo ad iniezone plastica per paraurti

styling

Lavorazione a 5 assi di un carrello di atterraggio in titanio per l'industria aerospaziale

Kategorie 5

Lavorazione a 5 assi di una sezione di modello auto per centro stile

Teste di fresatura

Testa birotativa con posizionamento millesimale automatico

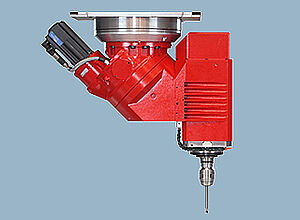

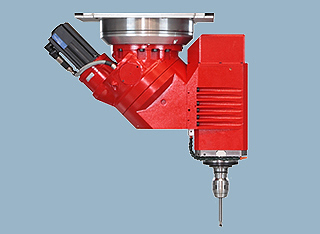

Testa birotativa con posizionamento millesimale automatico ed elettromandrino

  • 24000 g/min
  • 42 kW (S1)
  • 67 Nm (S1)

Diagramma coppia/potenza

Diagramma di coppia/potenza relativo alla testa birotativa con posizionamento millesimale automatico ed elettromandrino

Testa a forcella a 5 assi con elettromandrino

  • 26000 g/min
  • 40,5 kW (S1)
  • 35,4 Nm (S1)

Diagramma coppia/potenza

Diagramma coppia/potenza relativo alla testa a forcella a 5 assi con elettromandrino

Testa a forcella a 5 assi con elettromandrino

  • 24000 g/min
  • 42 kW (S1)
  • 67 Nm (S1)

Diagramma coppia/potenza

Diagramma coppia/potenza relativo alla testa a forcella a 5 assi con elettromandrino

Testa birotativa con posizionamento millesimale automatico

  • 6000 g/min
  • 38 kW (S1)
  • 1000 Nm (S1)

Diagramma coppia/potenza

Diagramma coppia/potenza relativo alla testa birotativa con posizionamento millesimale automatico

Testa di fresatura con mandrino prolungato

  • 3000 g/min
  • 15 kW (S1)
  • 190 Nm (S1)

Diagramma coppia/potenza

Diagramma coppia/potenza relativo alla testa di fresatura con mandrino prolungato

Testa birotativa a 5 assi continui

  • 6000 g/min
  • 38 kW (S1)
  • 1000 Nm (S1)

Diagramma coppia/potenza

Diagramma coppia/potenza realtivo alla testa birotativa a 5 assi continui

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
Heidenhain TNC 640 HSCI

Il controllo Heidenhain è concepito per semplificare la programmazione in officina, offrendo la possibilità di utilizzare un metodo di programmazione interattivo, a bordo macchina, dove l'operatore dialoga con il controllo tramite un linguaggio chiaro, che utilizza termini di immediata comprensione.

Il controllo Heidenhain è comunque compatibile con le norme di programmazione DIN/ISO.

Dettagli visibili Dettagli nascosti
