Emco Vertical Turn VT 400
Emco Vertical Turn VT 400

Emco Vertical Turn VT 400

ALLESTIMENTO

Progettato per lavorazione completa di pezzi grandi e pesanti
Per pezzi da autocentrante fino a 400 mm
Guide compatte
Utensili motorizzati e piastra multifunzione opzionale
Controllo Siemens di ultima generazione
Made in the Heart of Europe

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 960 / +/- 90 / 400 mm
Diametro tornibile max. 400 mm
Lunghezza massima del pezzo 200 mm
Volteggio sul banco 450 mm
Avanzamenti rapidi in X/Y/Z 45/15/30 m/min
Accelerazione in X/Y/Z 10.000/10.000/8.500
Mandrino principale
Velocità max. 4000 giri/min
Naso mandrino A 11
Potenza massima azionamento 36 kW
Coppia max. 600 Nm
Torretta
Dimensione VDI 40
Numero utensili 12
Utensili motorizzati 12
Velocità max. 4000 giri/min
Potenza massima azionamento 8,5 kW
Coppia massima 40 Nm
Dati generali
Dimensioni (LxPxH) 3482 x 2511 x 2939 mm
Peso macchina 8500 kg

Punti di forza

  • Macchina robusta e termicamente stabile

  • Tecnologia di azionamento di ultima generazione con mandrino sincronizzato potente

  • Guide lineari BG 55/45 per la massima stabilità

  • Tecnica di azionamento digitale e alte velocità di rapido – per la riduzione dei tempi primari e secondari

  • Ottimo accesso all’area di lavoro

  • Asse Y con +/- 90 mm

  • Diverse possibilità di automazione

  • Ottimo rapporto prestazioni / prezzo

Macchina robusta e termicamente stabile

Visualizza immagine

Diverse possibilità di automazione

Macchina con utensili motorizzati e mandrino passante
Visualizza immagine

Tempi di gestione ad alta efficienza

Visualizza immagine

Schema di montaggio/area di lavoro

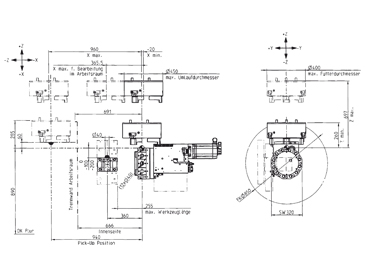

Area di lavoro VT 400

Area di lavoro VT 400
Visualizza immagine

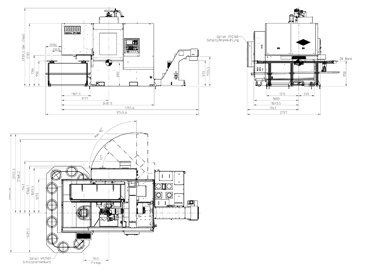

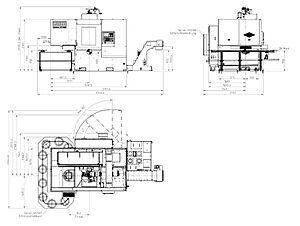

Schema di montaggio VT 400

Schema di montaggio VT 400
Visualizza immagine

Esempi di lavorazione

Flangia cuscinetto

Flangia cuscinetto (acciaio)
Visualizza immagine

Puleggia

Puleggia (acciaio)
Visualizza immagine

Versioni

VT 400

Macchina con utensili motorizzati e mandrino passante
Visualizza immagine

EMCO Vertical VT 400M (ISM)

Macchina con utensili motorizzati e mandrino passante
Visualizza immagine

EMCO Vertical VT 400 MY (ISM)

Macchina con utensili motorizzati, asse Y e mandrino passante
Visualizza immagine

Opzioni/Accessori

Misurazione automatica del pezzo

Misurazione automatica del pezzo

I pezzi vengono misurati automaticamente con una sonda di misura a raggi infrarossi, che è installata sul mandrino. I valori vengono registrati dai cicli di misura.
Visualizza immagine Misurazione automatica del pezzo

Controlli/Software

Sinumerik 828D- ShopTurn

ShopTurn Sinumerik 828D è un controllo numerico CNC basato su pannello per applicazioni esigenti su torni e fresatrici, come normalmente viene richiesto in officina. Esso riunisce CNC, PLC, funzioni operative e di controllo assi in un’unica unità compatta e robusta che si adatta a qualsiasi pulpito di pannello operativo. Sono disponibili due varianti per il montaggio orizzontale o verticale. Con le sue potenti funzioni CNC, il Sinumerik 828D definisce nuovi standard di riferimento nella classe dei CNC compatti. Grazie ad un pacchetto di programmazione CNC completo, il Sinumerik 828D è predisposto in modo ottimale per tutti i mercati di consumo a livello mondiale. Origine testo e fotografia: Siemens

Dettagli visibili Dettagli nascosti

Download

Vertical_turning_machines_with_integrated_automation.pdf

07.06.2022
Preview Download

EMCONNECT_Your_guide_in_technology.pdf

08.07.2024
Preview Download

Tecnologia_Agricola_E_Macchine_Movimento_Terra_TA.pdf

21.02.2023
Preview Download
